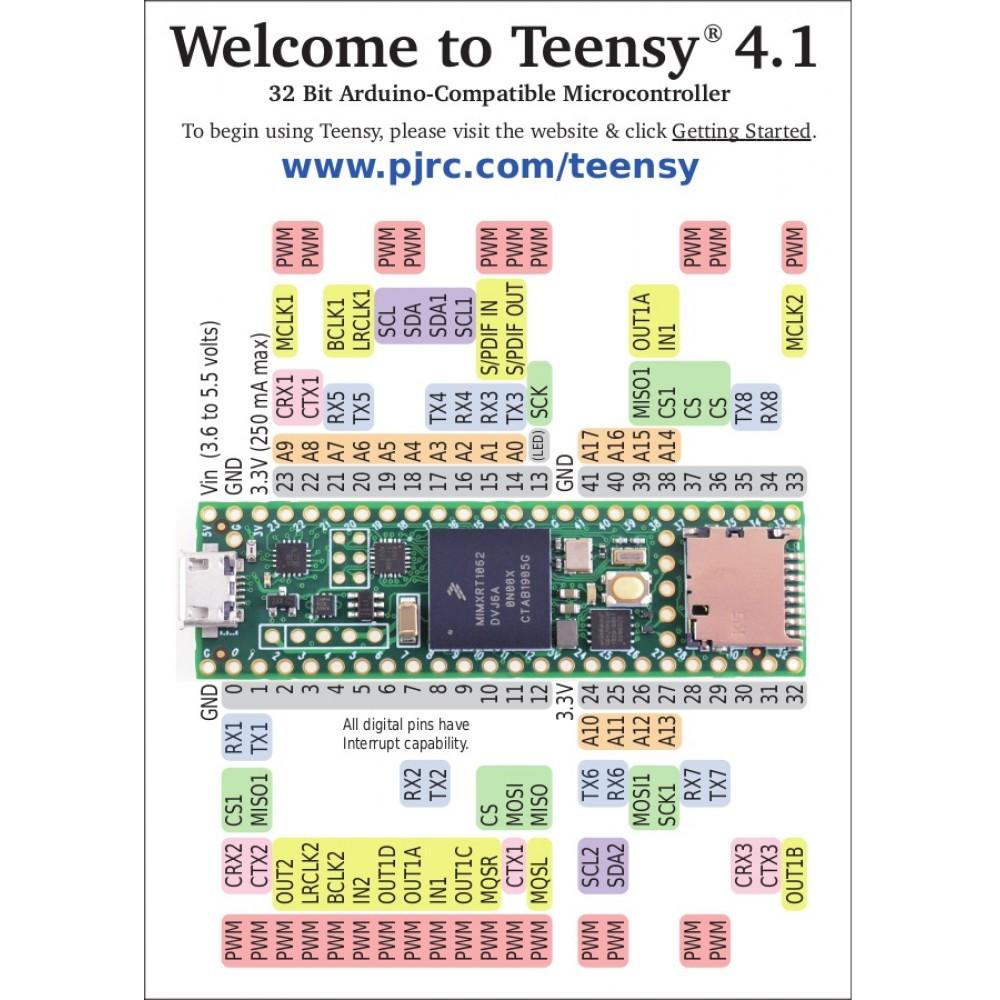

Teensy 4.1 pin otsikoilla

Juotetuilla otsikoilla varustettu Teensy 4.1 on pieni kehityskortti, jossa on 32-bittinen 600 MHz ARM Cortex-M7 -prosessori. Tässä versiossa on sama prosessori kuin Teensy 4:ssä, mutta paljon enemmän I/O:ta! Tässä versiossa on enemmän Flash-muistia, micro SD -korttiliitäntä, enemmän käytettävissä olevia IO-nastoja ja mahdollisuus muodostaa Ethernet-yhteys. Teensy kehityslevyt voidaan jopa ohjelmoida Arduino -koodilla lataamalla TeensyDuino-lisäosa Arduino IDE:lle.

Teensy 4.x tukee dynaamista kellon skaalausta. Toisin kuin perinteiset mikro-ohjaimet, joissa kellonopeuden muuttaminen aiheuttaa vääriä tiedonsiirtonopeuksia ja muita ongelmia, Teensy 4.0 -laitteisto ja Teensyduinon ohjelmistotuki Arduino ajoitustoiminnoille on suunniteltu mahdollistamaan dynaamiset nopeuden muutokset. Sarjasiirtonopeudet, äänen suoratoiston näytteenottonopeudet ja Arduino ominaisuudet, kuten viive () ja millis (), sekä Teensyduinon laajennukset, kuten IntervalTimer ja kulunutMillis, jatkavat toimintaansa oikein suorittimen vaihtaessa nopeutta.

Teensy 4.x tarjoaa myös virrankatkaisuominaisuuden. Kytkemällä painike on / off-nastan 3,3 V:n teho voidaan katkaista kokonaan painamalla painiketta ja pitämällä sitä painettuna 5 sekuntia ja kytkeä takaisin päälle painamalla painiketta lyhyesti. Kun nappiparisto on kytketty VBAT:iin, Teensy 4.0:n RTC säilyttää myös päivämäärän ja ajan, kun virta on katkaistu. Teensy 4.x voidaan myös ylikellottaa, reilusti yli 600 MHz!

Tekniset tiedot

• ARM Cortex-M7 taajuudella 600 MHz
• 4MB Flash-muisti
• 1024kB RAM-muisti
• EEPROM-emulointi flash-muistin kautta
• Sisäänrakennettu micro SD -korttipaikka
• Mahdollisuus 10 / 100 Mbit Ethernet-liitännälle (DP83825 ethernet-siru)
• 55 digitaalista nastaa (3,3 V, kaikki keskeytyksettä)
• 18 analogista tulonastaa (2 ADC:tä sirussa)
• 35 PWM-nastaa
• 1 Analoginen lähtö 12-bittisellä resoluutiolla
• 1x Micro- USB -liitäntä
• 7x sarjaliitäntä (RX / TX).
• 3x SPI-liitäntä
• 3x I2C-liitäntä
• 3x CAN-väyläliitäntä (1x CAN FD)
• 2x I2S-ääniliitäntä
• 1x S / PDIF Digital audioliitäntä
• 2x USB -portti (jopa 480 Mbit/s)
• 1x SDIO (4-bittinen) natiivi SD
• 32 DMA-kanavaa
• Kryptografinen kiihtyvyys
• Satunnaislukugeneraattori
• Päivämäärän/ajan RTC
• Ohjelmoitava FlexIO
• Pixel Processing Pipeline
• Virran päälle/pois hallinta
