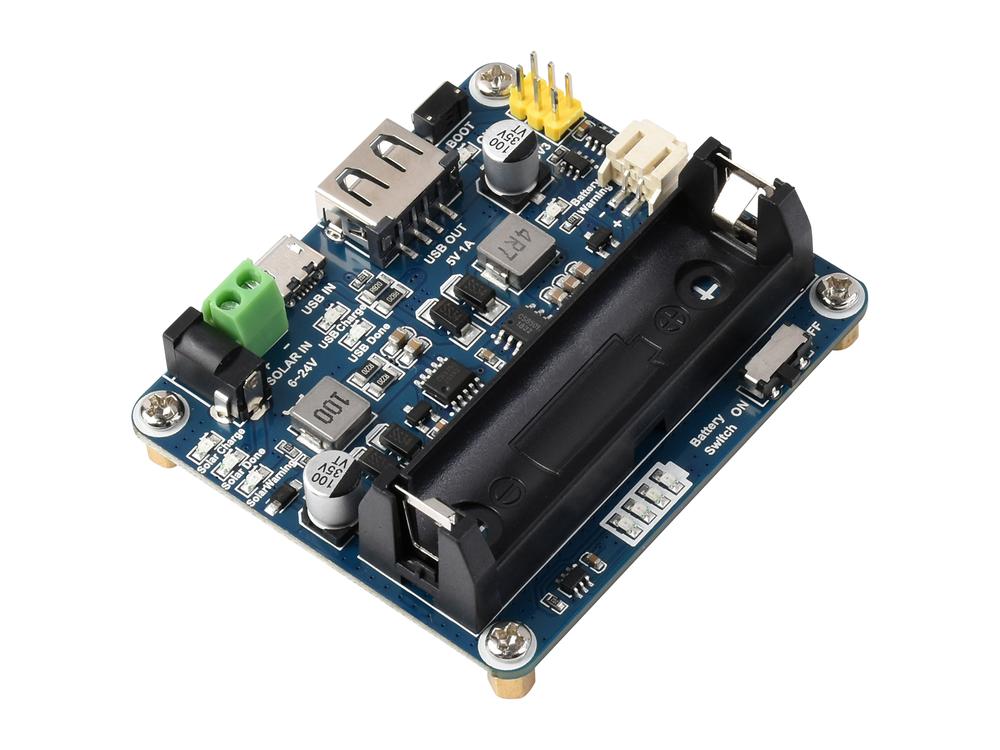

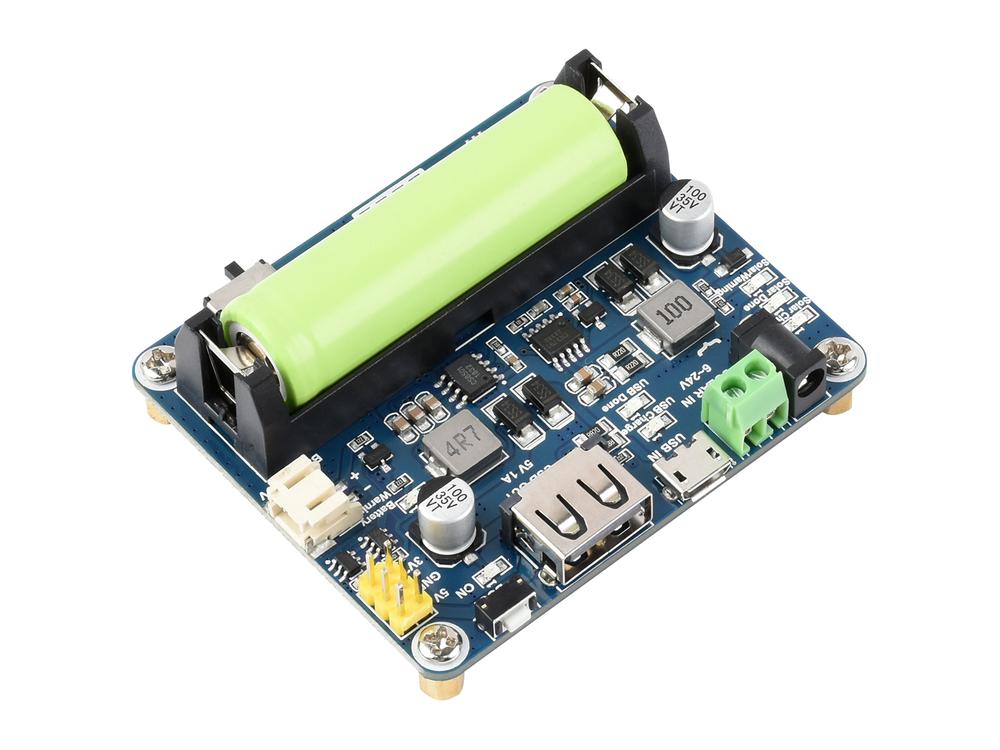

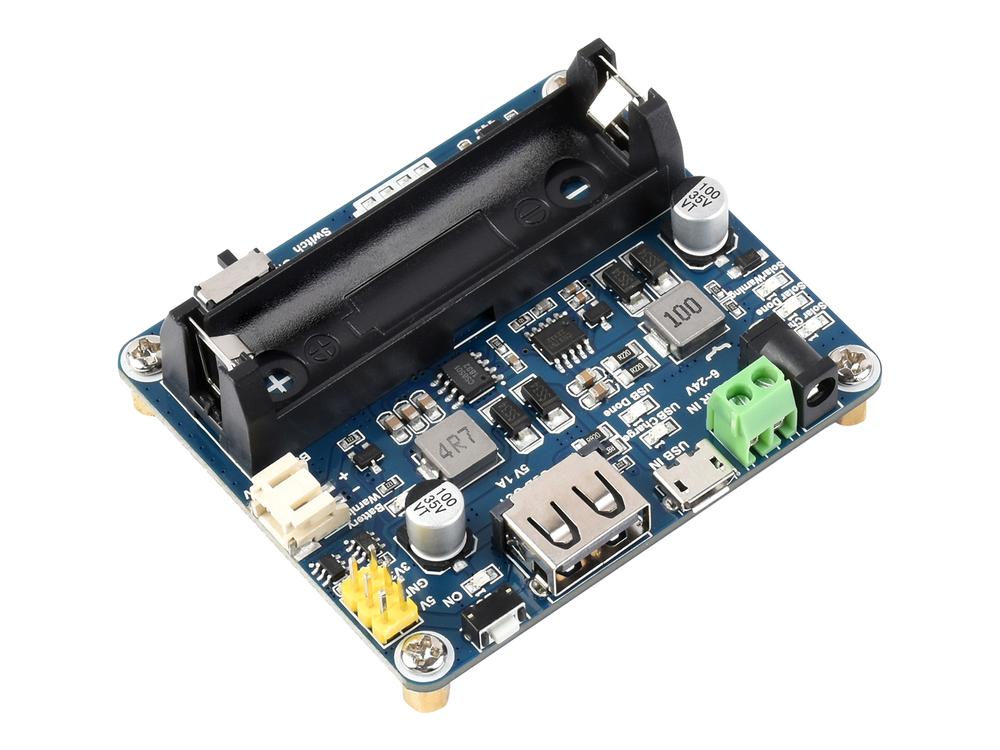

Aurinkoenergian hallintamoduuli 6V ~ 24V aurinkopaneelille

Tämä aurinkoenergian hallintamoduuli on suunniteltu 6V ~ 24V aurinkopaneelille. Se voi ladata 3.7V Li-akkua aurinkopaneelin tai USB liitännän kautta ja tarjoaa 5V/1A säädellyn ulostulon. Moduuli sisältää MPPT (Maximum Power Point Tracking) -toiminnon ja monisuojauspiirit, joten se pystyy jatkamaan työskentelyä tehokkaasti, vakaasti ja turvallisesti. Se soveltuu aurinkovoimalla toimiviin, vähän virtaa käyttäviin IoT-projekteihin ja muihin ympäristönsuojeluprojekteihin.

ominaisuudet

• Tukee MPPT (Maximum Power Point Tracking) -toimintoa, mikä maksimoi aurinkopaneelin tehokkuuden
• Tukee aurinkopaneelin / USB liitännän akun latausta
• 6 V ~ 24 V aurinkopaneelille, DC-002 (3,5 mm x 1,3 mm) jakkitulo tai ruuviliitintulo
• Sisäänrakennettu MPPT SET -kytkin, valitse taso suljettu tulotasolle latauksen tehokkuuden parantamiseksi
• Kaksi 5 V:n lähtöliitäntää: pinheaders ja USB portti
• Sisäänrakennettu korkeakapasiteettinen alumiininen elektrolyyttikondensaattori ja keraaminen SMD-kondensaattori, jotka vähentävät aaltoilua, vakaa suorituskyky
• 14500 akun pidike ja PH2.0 akkuliitin, useiden 3,7 V Li-akkujen kytkemiseen
• Useita LED-ilmaisimia aurinkopaneelin ja akun tilan seurantaan
• Monisuojapiirit: ylilataus / ylipurkaus / käänteissuoja / ylikuumeneminen / ylivirta, vakaa ja turvallinen käyttää

Tekniset tiedot

• Aurinkopaneelin tulojännite (SOLAR IN): 6V~24V
• Mikro- USB -tulojännite ( USB IN): 5V
• Pinheader / USB lähtö ( USB OUT): 5V 1A
• Latauksen katkaisujännite: 4,2V±1％
• Ylipurkautumissuojajännite: 2,9V±1％
• Aurinkopaneelin latausteho:: ~78%
• USB latauksen tehokkuus:: ~82%
• 3,7 V akun tehostusteho: ~ 86 %
• Suurin lepovirta: <2mA
• Käyttölämpötila: -40 ℃ ~ 85 ℃
• Mitat: 65,2 mm × 56,2 mm × 22,9 mm

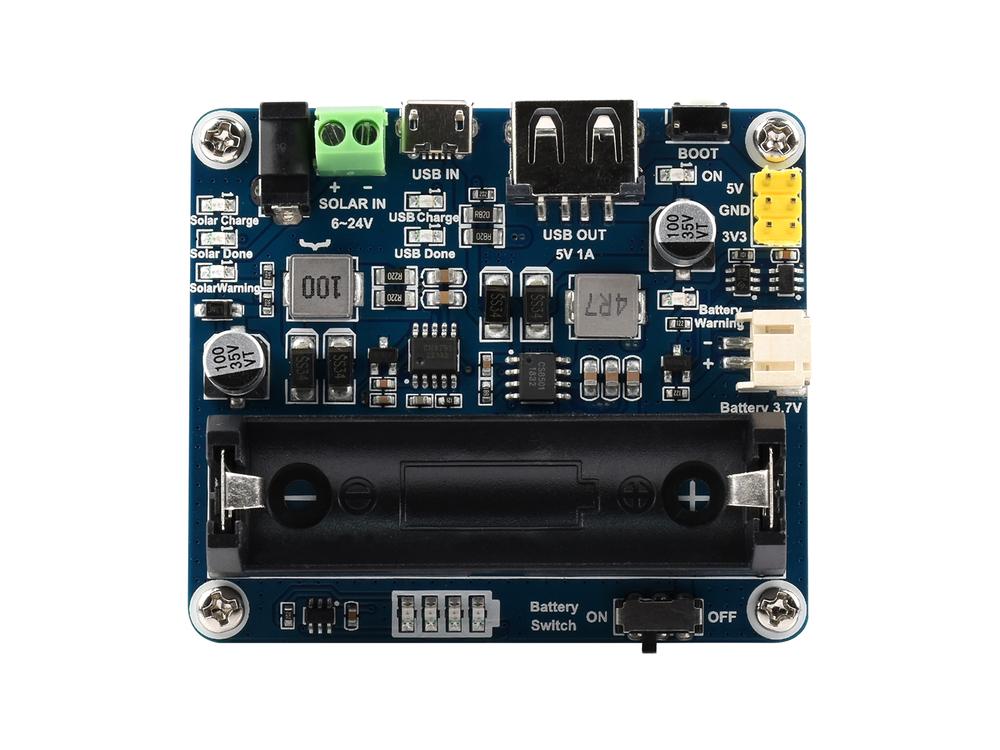

Mitä laivalla on

1. Aurinkopaneelin lataustulo: ladataan aurinkopaneelista, DC-002-liittimestä tai ruuviliittimestä
2. USB lataustulo: ladataan USB liitännällä, kytke 5V virtalähde Micro USB -portin kautta
3. 5V/1A lähtöteho: tarjoaa säädellyn 5V/1A-lähdön, USB portin tai 2,54 mm:n pinheaderin
4. Akun liitännät: 3,7V Li-akun, PH2.0-liittimen tai 14500-akkupidikkeen liittämiseen
5. CS8501: USB virranhallintasiru USB lataukseen ja 5V/1A tehostelähtöön
6. CN3791: aurinkoenergian hallintasiru aurinkopaneelien lataukseen ja buck-tuloon
7. Li-akun suojasiru: Li-akun ylilataus-/purkaussuoja
8. Akun kytkin

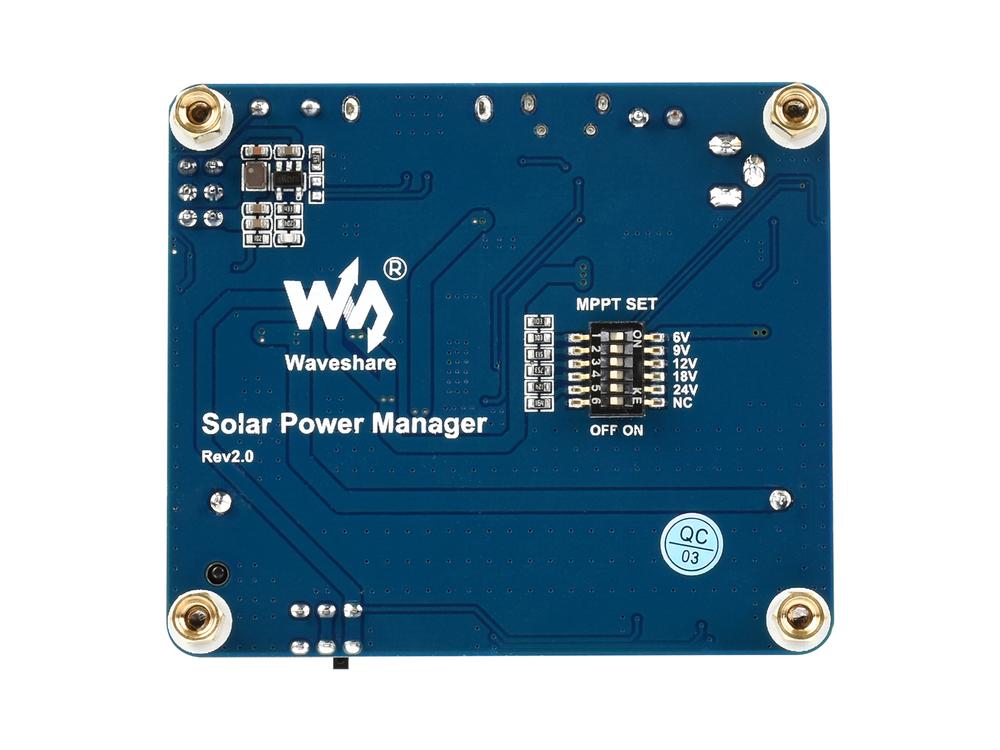

9. MPPTSET-kytkin (alapuoli):tuettu taso: 6V/9V/12V/18V/24V Valitse taso suljettu tulotasolle latauksen tehokkuuden parantamiseksi
10. BOOT-avain
11. Akun kapasiteetin ilmaisimet
12. USB latauksen merkkivalot:
    1. USB lataus: päällä USB latauksen aikana
    2. USB Valmis: päällä, kun akku on ladattu täyteen USB kautta
13. Aurinkopaneelien latausilmaisimet:
    1. Solar Charge: päällä aurinkopaneelin latauksen aikana
    2. Solar Done: päällä, kun akku on ladattu täyteen aurinkopaneelilla
    3. Aurinkovaroitus: päällä, kun aurinkopaneeli kytketään päinvastaiseen suuntaan
14. Akun varoitus: päällä, kun akun kytkentä on käänteinen
15. Tehon ilmaisin: 5V/1A lähtö

Wiki: www.waveshare.com/wiki/Solar_Power_Manager
