Adafruit SGP30 ilmanlaatusensorin purkautuminen - VOC ja eCO2

Hengitä rauhallisesti SGP30 Multi-Pixel Gas Sensorilla, joka on täysin integroitu MOX-kaasuanturi. Tämä on Sensirionin anturiasiantuntijoiden erittäin hieno ilmanlaatuanturi, jossa on I2C-liitäntä ja täysin kalibroidut lähtösignaalit, joiden tyypillinen tarkkuus on 15 % mitatuista arvoista. SGP yhdistää useita metallioksidi-anturielementtejä yhdellä sirulla tarjotakseen yksityiskohtaisempia ilmanlaatusignaaleja.

Tämä kaasuanturi, joka voi havaita laajan valikoiman haihtuvia orgaanisia yhdisteitä (VOC) ja H2:ta, ja on tarkoitettu sisäilman laadun valvontaan. Kun se on liitetty mikro-ohjaimeen (käyttää kirjastokoodiamme), se palauttaa haihtuvien orgaanisten yhdisteiden kokonaislukeman (TVOC) ja vastaavan hiilidioksidilukeman (eCO2) yli I2C:n.

SGP30:ssä on "tavallinen" keittolevyn MOX-anturi sekä pieni mikro-ohjain, joka ohjaa levyn virtaa, lukee analogista jännitettä, seuraa peruskalibrointia, laskee TVOC- ja eCO2-arvot ja tarjoaa I2C-liitännän lukemista varten. . Toisin kuin CCS811, tämä anturi ei vaadi I2C-kellon venytystä.

Tämä osa mittaa eCO2 (ekvivalentti laskettu hiilidioksidi) pitoisuutta alueella 0 - 60 000 miljoonasosaa (ppm) ja TVOC (Total Volatile Organic Compound) -pitoisuutta alueella 0 - 60 000 miljoonasosaa (ppb).

Huomaa, että tämä anturi, kuten kaikki VOC/kaasu-anturit, vaihtelee ja tarkkojen mittausten saamiseksi se kannattaa kalibroida tunnettuja lähteitä vastaan! Yleisten ympäristöanturien osalta se antaa kuitenkin hyvän käsityksen trendeistä ja vertailuista. SGP30:ssä on sisäänrakennetut kalibrointiominaisuudet. Huomaa, että eCO2 lasketaan H2-pitoisuuden perusteella, se ei ole "todellinen" CO2-anturi laboratoriokäyttöön.

Toinen mukava elementti tässä anturissa on kyky asettaa kosteuskompensointi tarkkuuden parantamiseksi. Tarvitaan ulkoinen kosteusanturi, jonka jälkeen RH% kirjoitetaan I2C:n yli anturiin, jotta se pystyy paremmin laskemaan TVOC/eCO2-arvot.

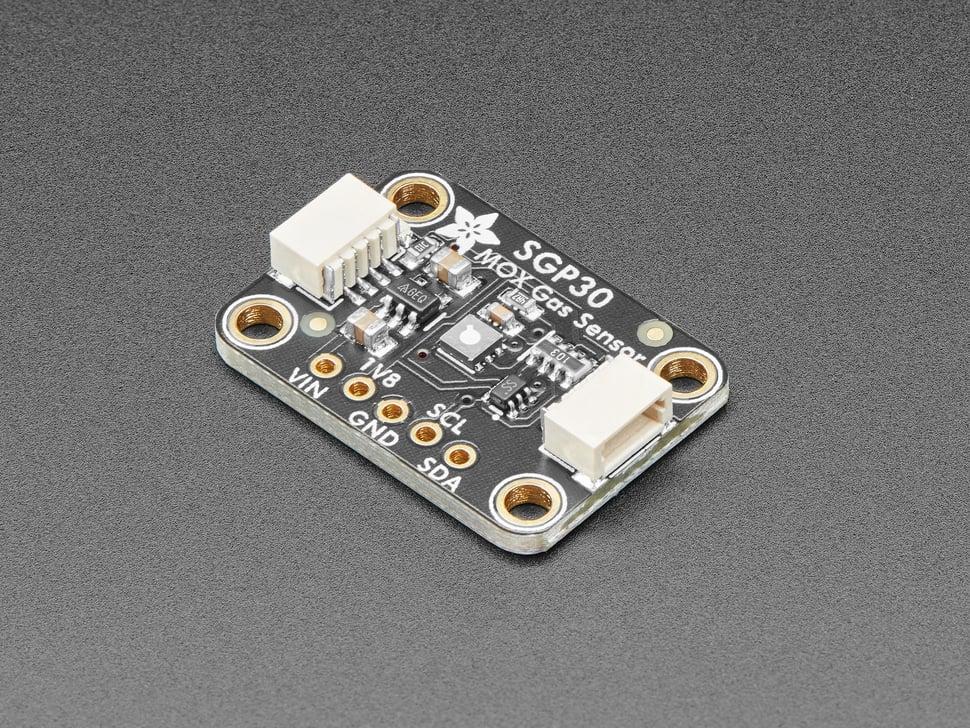

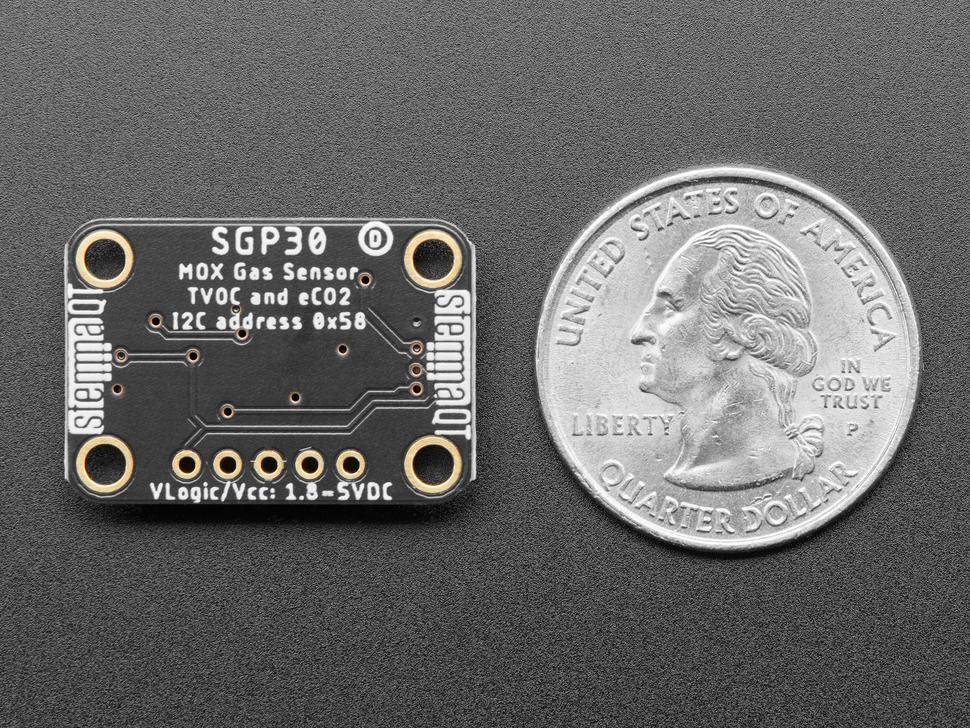

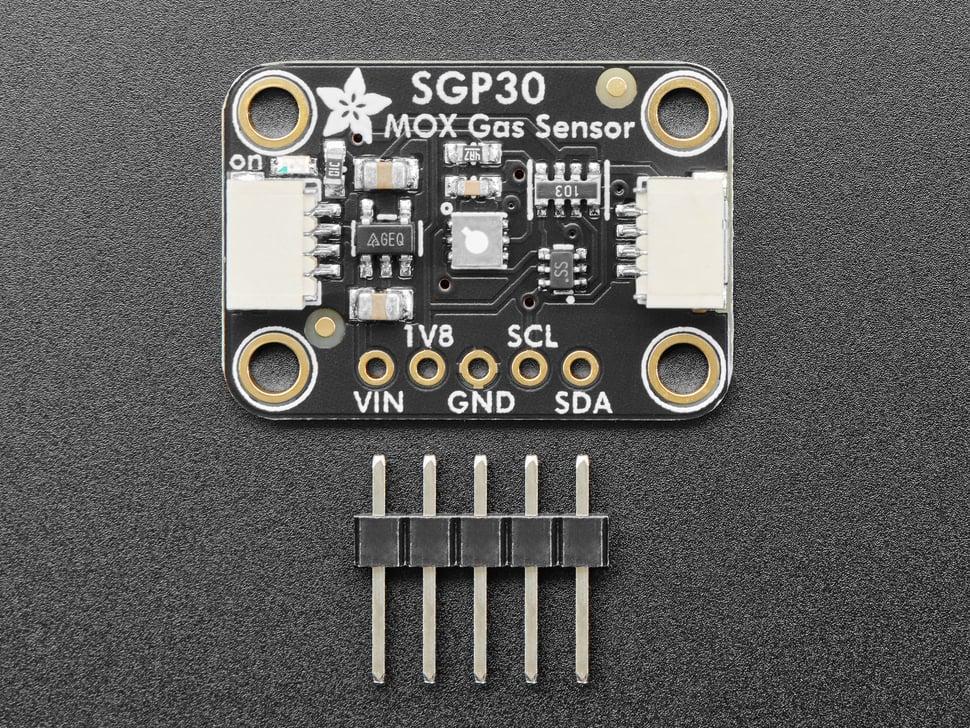

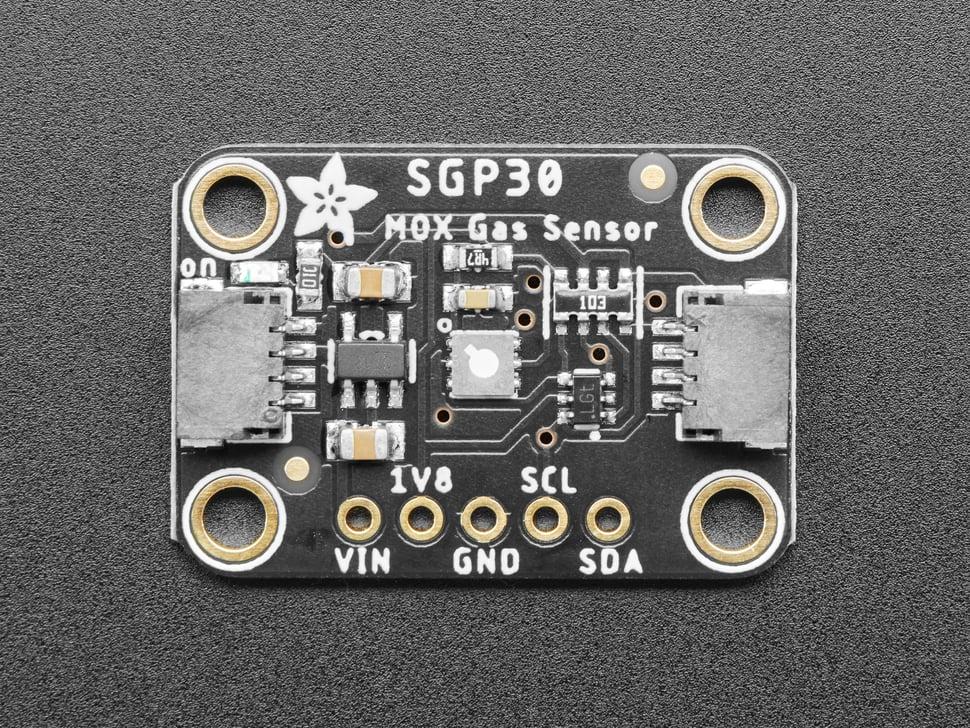

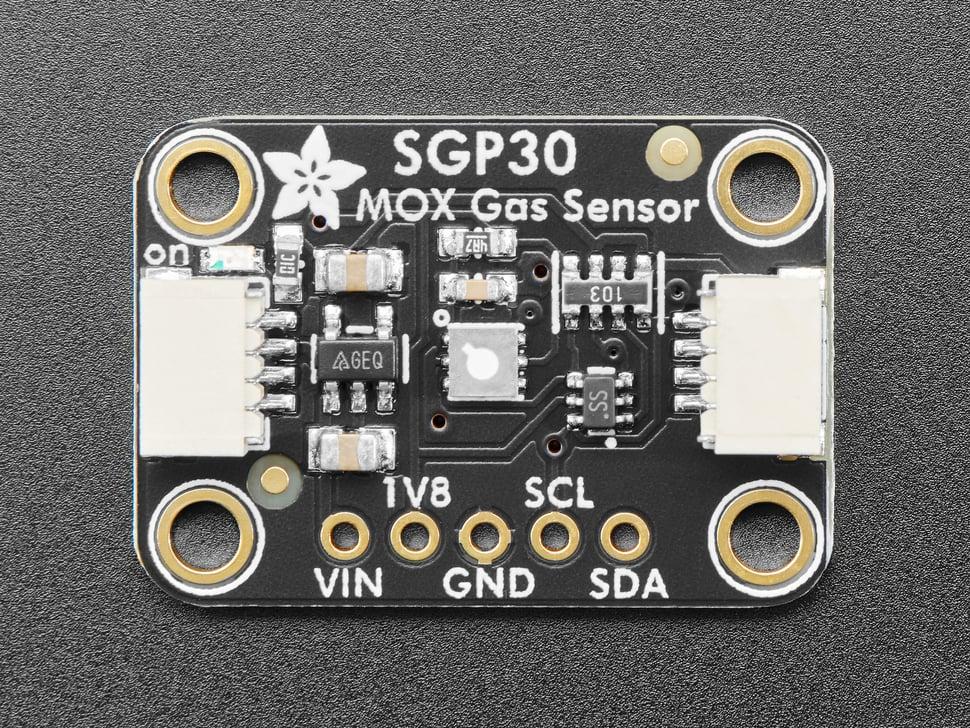

Olemme valinneet ja sijoittaneet anturin piirilevylle, jossa on 1,8 V:n säädin ja jonkin verran tason siirtoa, jotta sitä voidaan helposti käyttää suosikki 3,3 V tai 5 V mikrokontrollerisi kanssa.
