Adafruit Lämpökuittitulostimen sisäosat

Lisää tulostusmahdollisuus mihin tahansa mikrokontrolleriprojektiin pelkillä lämpötulostimen ominaisuuksilla. Lämpötulostimia kutsutaan myös kuittitulostimiksi, ja niitä saa pankkiautomaatista tai ruokakaupasta.

Nyt voit upottaa oman pienen tulostimesi valitsemaasi mukautettuun koteloon. Tämä tulostin sopii erinomaisesti mikrokontrolleriin liitettäväksi; tarvitset vain 3,3 V - 5 V TTL-sarjaliitännän mikrokontrolleriltasi tekstin, viivakoodien, bittikarttagrafiikan ja jopa QR-koodin tulostamiseen!

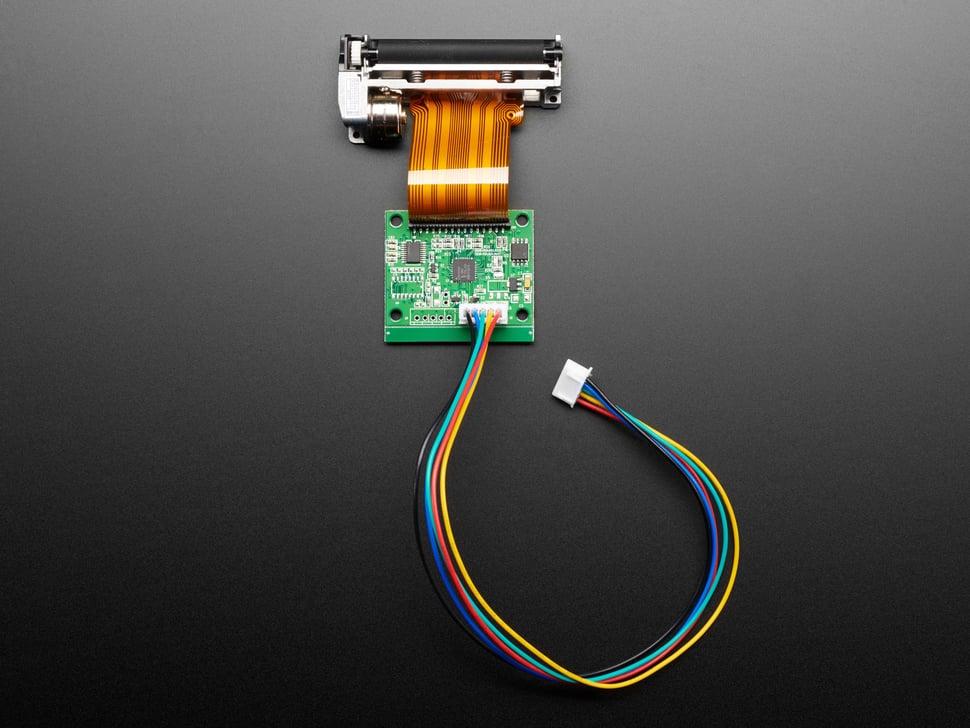

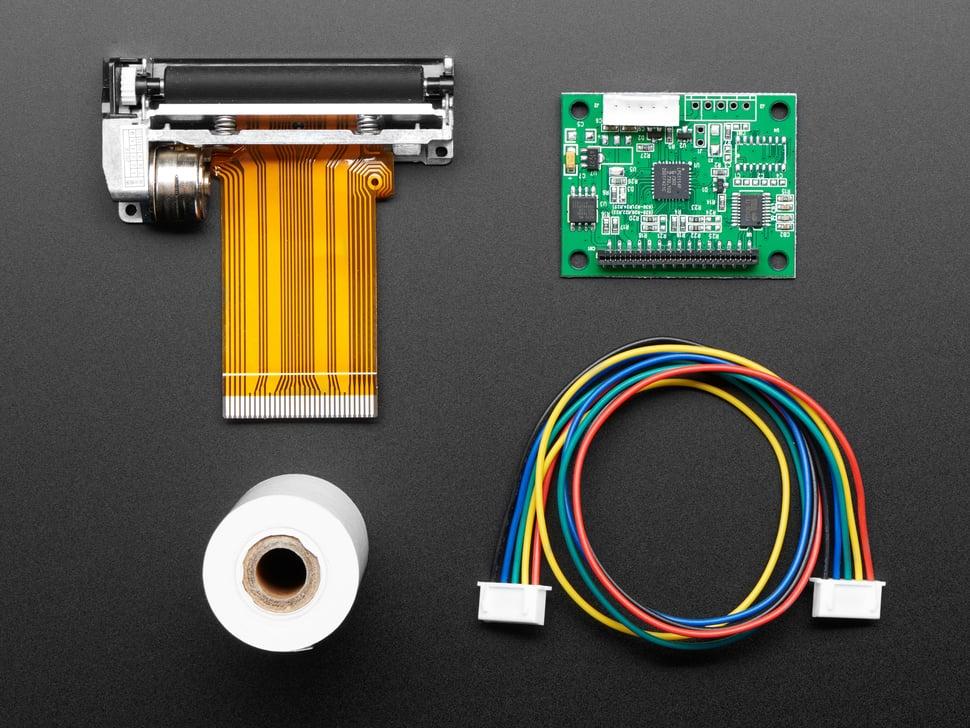

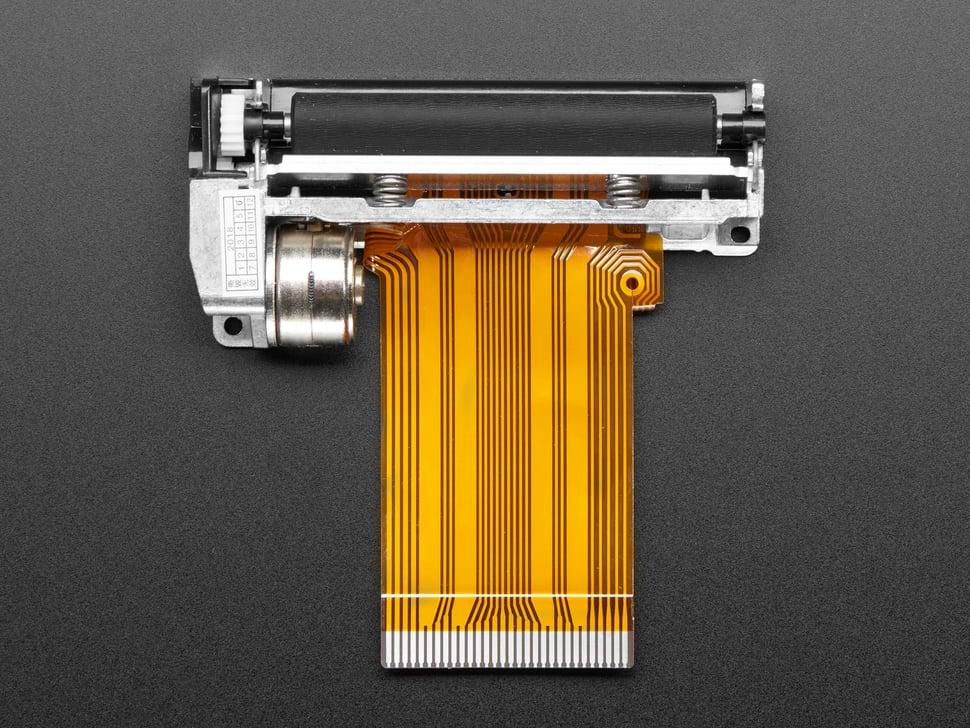

Tämä on superhakkeroitava versio! Mukana on vain lämpötulostimen sisusosa: moottori/lämmitin joustavalla kaapelilla ja ohjauskortti, jossa on siru, joka ottaa sarjaliikennekomennot vastaan ja käyttää niitä moottorin ja lämmittimen ohjaamiseen. Mukana on myös TTL-kaapeli ja 33 jalan rulla lämpöpaperia.

Todennäköisesti haluat suunnitella sille jonkinlaisen kotelon, varsinkin kun paperin asettaminen suorassa kulkuun on hieman haastavaa. Koska laitteessa ei ole paperilokeroa, voit käyttää niin vähän tai paljon paperia kuin haluat; voit jopa syöttää siihen Möbiuksen nauhan!

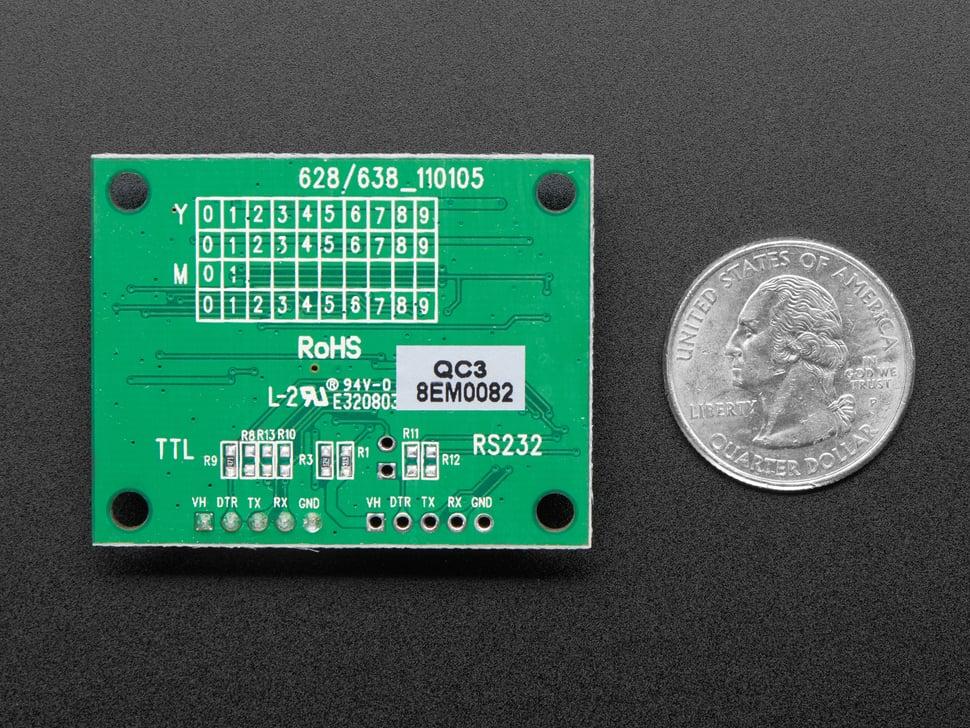

Syötä VH-nastaan 5–9 VDC jännitettä. 5 V voi olla hieman himmeä, mutta 7,5 V–9 VDC antaa kauniin, tumman tulosteen. Pidämme tästä tulostimesta todella paljon, koska sillä on helppo tehdä lihavoitua, alleviivattua, käänteistä tekstiä, muuttuvaa rivinväliä, vasemmalle/keskelle/oikealle tasausta, viivakoodeja 11 vakiomuodossa säädettävällä korkeudella ja jopa mukautettuja bittikarttagrafiikoita.

Emme tietenkään jätä sinua pelkän datalehden ja "onnea matkaan!"-toivotuksen kanssa. Meillä on täydellinen tutoriaali ja siihen sopiva Arduino -kirjasto, jotka havainnollistavat seuraavaa:

• Pienen, keskikokoisen ja suuren tekstin tulostaminen
• Lihavoitu ja alleviivattu teksti
• Käänteinen teksti
• Muuttuva riviväli
• Vasen, keskitetty ja oikea tasaus
• Viivakoodit seuraavissa vakiomuodoissa: UPC A, UPC E, EAN13, EAN8, CODE39, I25, CODABAR, CODE93, CODE128, CODE11 ja MSI, säädettävällä viivakoodin korkeudella
• Mukautettu yksivärinen bittikarttagrafiikka
• Kuinka lisätä QR-koodi
