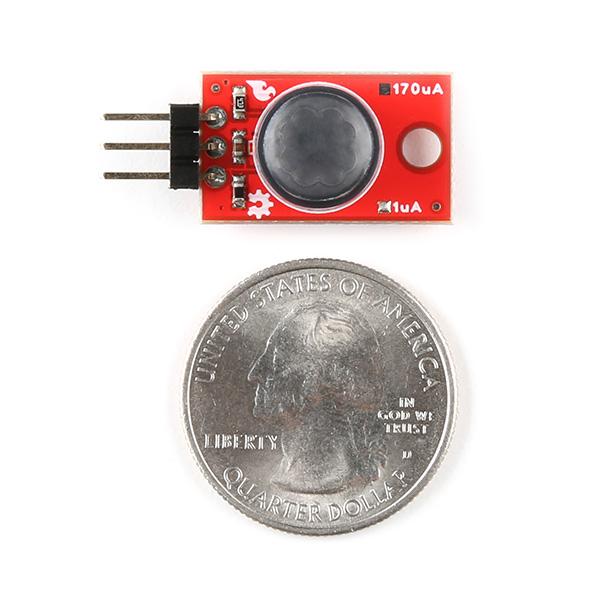

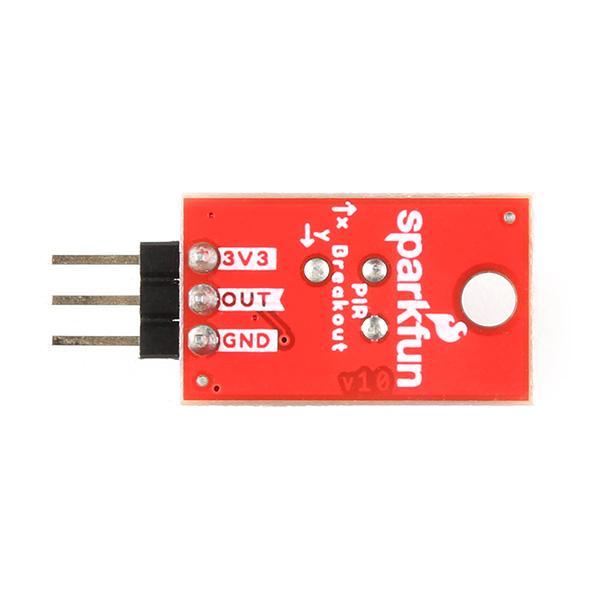

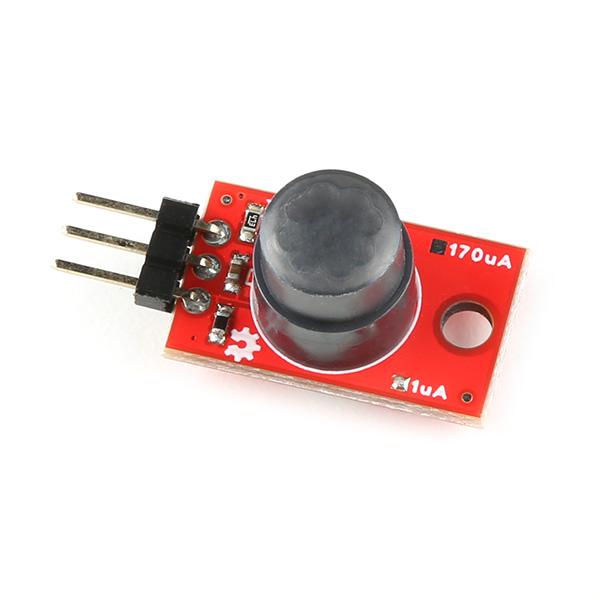

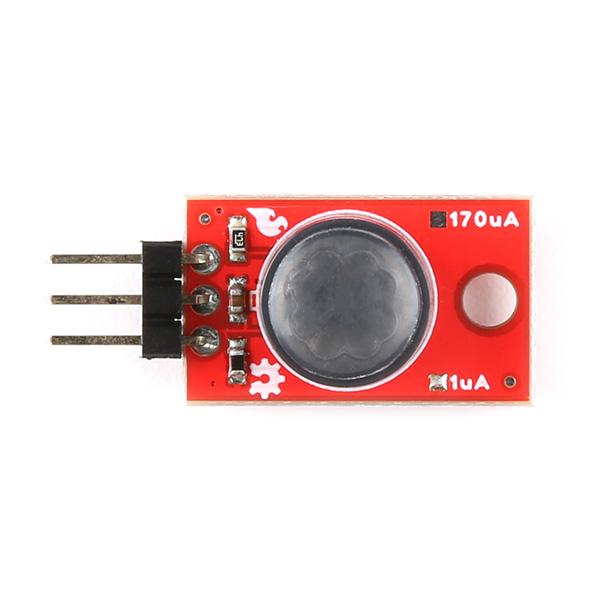

Sparkfun PIR Breakout - 1uA, otsikot (EKMB1107112)

Sparkfun EKMB1107112 PIR Breakout on passiivinen infrapuna-anturi (PIR), joka havaitsee erinomaisesti liikkeen pienellä alueella anturin ympärillä. Tämä PIR-anturi on varustettu Panasonic EKM-sarjan PIR-anturilla ja on optimoitu havaitsemaan pieniä liikkeitä, mikä tekee siitä ihanteellisen akkukäyttöisiin sovelluksiin sen uskomattoman alhaisen 1µA:n valmiusvirrankulutuksen ansiosta.

Se, mikä erottaa PIR-anturit muista, on niiden kyky tarkkailla niiden näkökentässä olevien kohteiden infrapunavaloa. Ne eivät anna tiettyä etäisyystietoa, mutta ne aktivoivat signaalinsa, kun niiden tunnistusalueella havaitaan liikettä. Tämä tekee niistä täydelliset sovelluksiin, kuten automaattiseen päälle/pois-valaistuksen hallintaan, kodin ja rakennusautomaation energiansäästöön, turvallisuuteen, laitteisiin ja IoT:hen.

Sparkfun EKMB1107112 PIR Breakout sisältää Panasonicin matalaprofiiliset PIR-liiketunnistimet, jotka ovat vain 10,9 mm korkeat verrattuna tavalliseen 14,4 mm:iin. Tämä kompakti muotoilu tekee siitä ihanteellisen ahtaisiin malleihin. Anturi koostuu halkaisijaltaan 10,4 mm:n linssistä, joka luo erilaisia tunnistusalueita, optisesta suodattimesta ei-infrapunavalon estämiseksi, pyrosähköisistä anturielementeistä, sähkömagneettisesta suojauksesta kaikille piireille ja impedanssimuuntimesta sähköisen signaalin tuottamiseksi. PIR-anturi tarjoaa digitaalisen lähdön 32 vyöhykkeelle 5 metrin etäisyydellä ja 90° x 90° tunnistusalueella.

Huomaa, että ympäristöolosuhteet voivat vaikuttaa passiivisten infrapuna-anturien herkkyyteen, joten on suositeltavaa suorittaa suorituskyvyn arviointitesti edustavissa olosuhteissa.

Sparkfun EKMB1107112 PIR Breakoutin ominaisuuksia ovat käyttöjännite 2,3 V - 4,0 V, valmiustilan virrankulutus 1 µA, linssin halkaisija 10,4 mm, linssin korkeus 10,9 mm, 5 metrin tunnistusetäisyys ja 90° x 90 ° (±45°) tunnistusalue.

Paketti sisältää myös kaavion, Eagle-tiedostot, levyn mitat, kytkentäoppaan, Panasonic PIR Motion Sensors -tuoteselosteen, EKMB1107112-spesifikaatiolomakkeen ja GitHub Hardware Repon.
