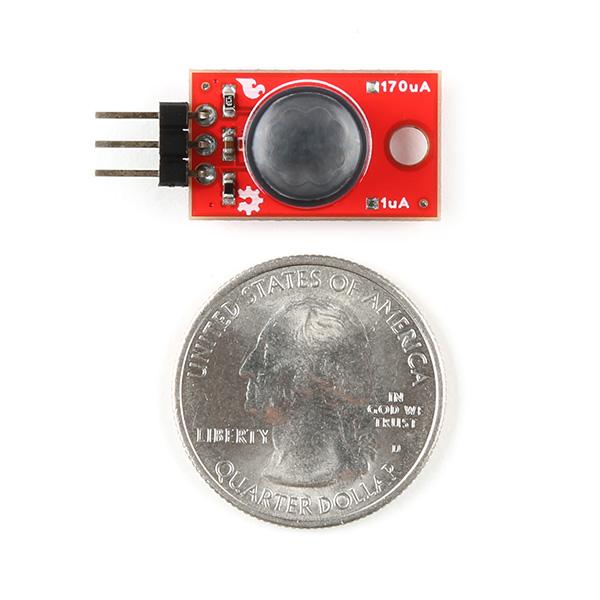

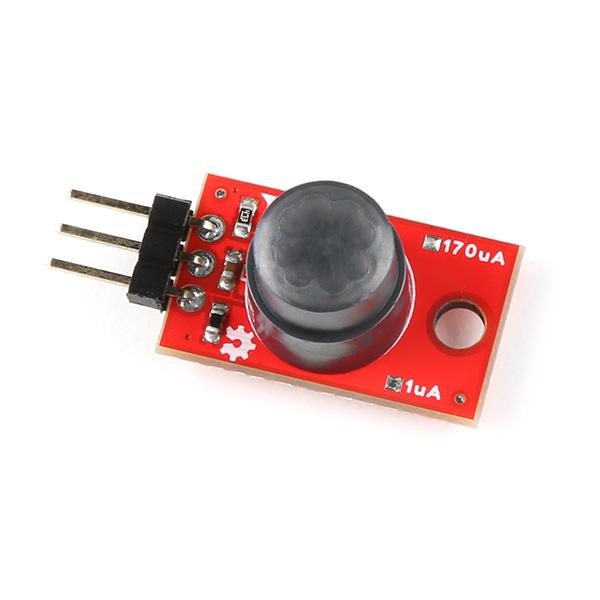

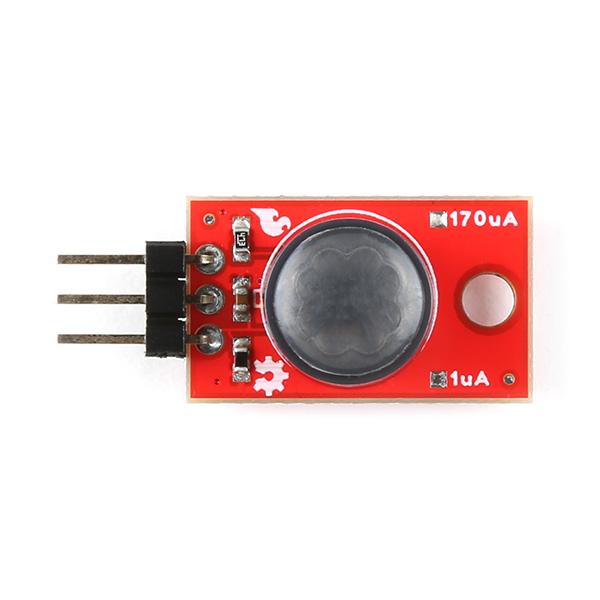

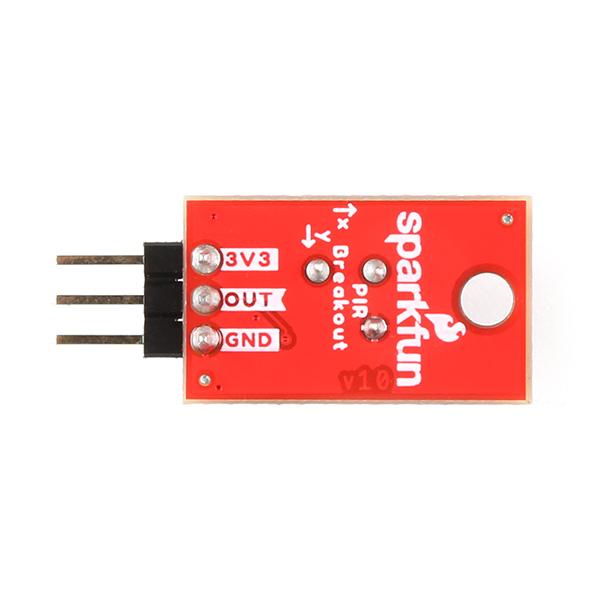

Sparkfun PIR Breakout - 170uA otsikoilla

Sparkfun EKMC4607112K PIR Breakout on kompakti ja tehokas kortti, jossa on Panasonicin passiivinen infrapuna-anturi (PIR)^®. Tämä anturi on suunniteltu havaitsemaan liikettä pienellä alueellaan, joten se sopii erinomaisesti erilaisiin sovelluksiin, kuten koti- ja rakennusautomaatioon, turvallisuuteen ja IoT:hen. EKM-sarjan PIR-anturit ovat erityisen herkkiä pienille liikkeille ja tarjoavat luotettavan liikkeentunnistusratkaisun jatkuvatoimisille sovelluksille.

PIR-anturit toimivat tarkkailemalla niiden näkökentässä olevien kohteiden infrapunavaloa. Ne eivät anna tiettyä etäisyystietoa, mutta aktivoivat signaalinsa, kun liikettä havaitaan niiden tunnistusalueella. Tämä tekee niistä täydelliset sovelluksiin, kuten automaattiseen laitteen aktivointiin liikkeentunnistuksen yhteydessä, energiaa säästävään automaatioon ja automaattiseen päälle/pois-valaistuksen hallintaan.

Tämän Sparkfun Breakoutin PIR-anturi on osa Panasonicin matalaprofiilista sarjaa, jonka leveys on 10,9 mm verrattuna tavalliseen 14,4 mm:iin. Tämä kompakti muotoilu on ihanteellinen ahtaisiin projekteihin. Anturi on varustettu linssillä luomaan erilaisia tunnistusvyöhykkeitä, optisella suodattimella ei-infrapunavalon estämiseksi, pyrosähköisillä anturielementeillä, sähkömagneettisella suojauksella kaikille piireille ja impedanssimuuntimella sähköisen signaalin tuottamiseksi. Anturi tarjoaa digitaalisen lähdön 32 vyöhykkeelle 5 metrin havainnointietäisyydellä 90° x 90° tunnistusalueella.

merkintä: Ympäristöolosuhteet voivat vaikuttaa passiivisten infrapuna-anturien suorituskykyyn. Siksi on suositeltavaa suorittaa suorituskyvyn arviointitesti edustavissa olosuhteissa.

Ominaisuudet:

• Käyttöjännite: 3.0V to 6.0V
• 170 uA valmiustilan virrankulutus
• Linssin halkaisija - 10,4 mm
• Linssin korkeus - 10,9 mm
• 5m tunnistusetäisyys
• 90° x 90° (±45°) tunnistusalue

Asiakirjat:

• Kaaviomainen
• Eagle Files
• Lautan mitat
• Kytkentäopas
• Panasonicin PIR-liiketunnistimet – tuoteseloste
• EKMB110711x Tekniset tiedot
• GitHub Hardware Repo
