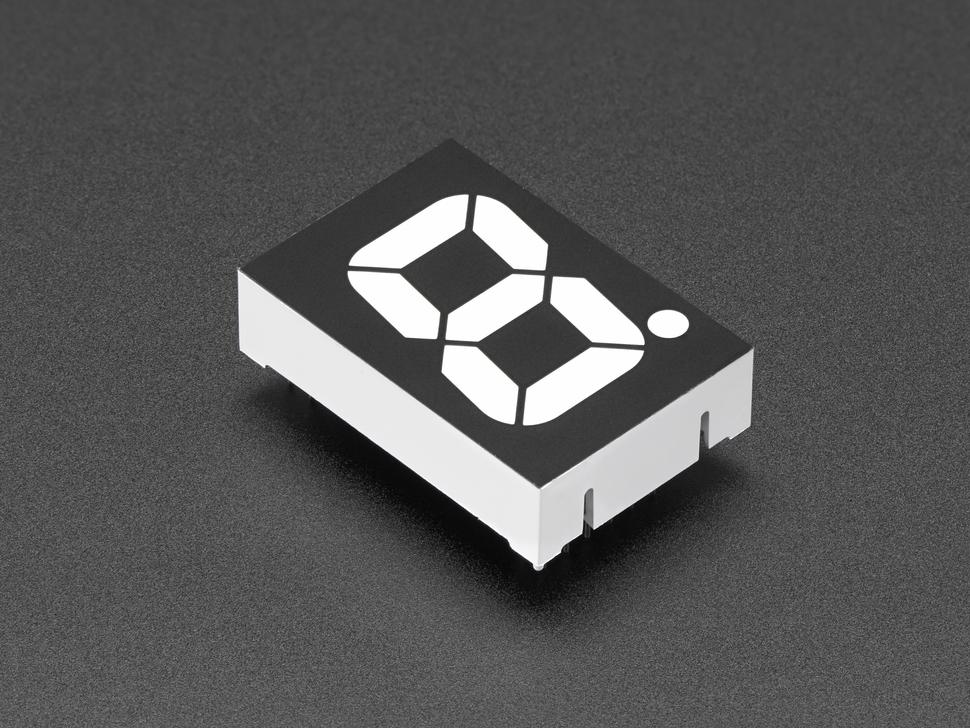

Adafruit RGB 7-segmenttinen numero - 1" pitkä numero

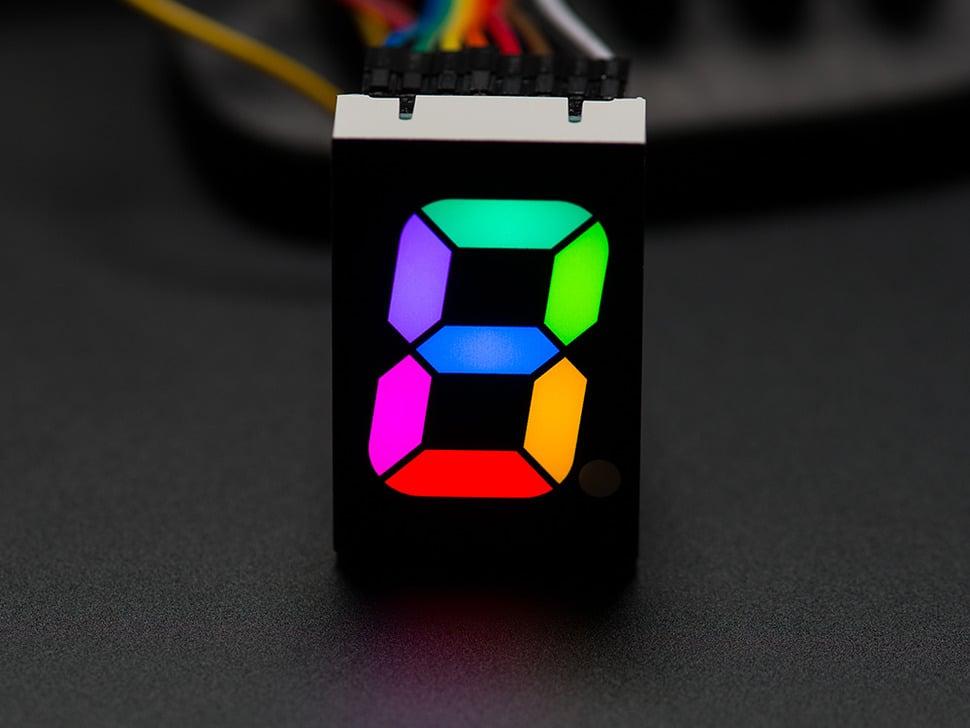

Paranna projektiasi eloisalla 7-segmenttinäytöllä, jonka jokainen segmentti on varustettu RGB-LEDillä, joka mahdollistaa täyden värispektrin. Valaise suunnittelusi suurella digitaalisella ulostulolla, jossa on 21 yksilöllisesti ohjattavaa LEDiä, jotka luovat upeita, dynaamisia näyttöjä.

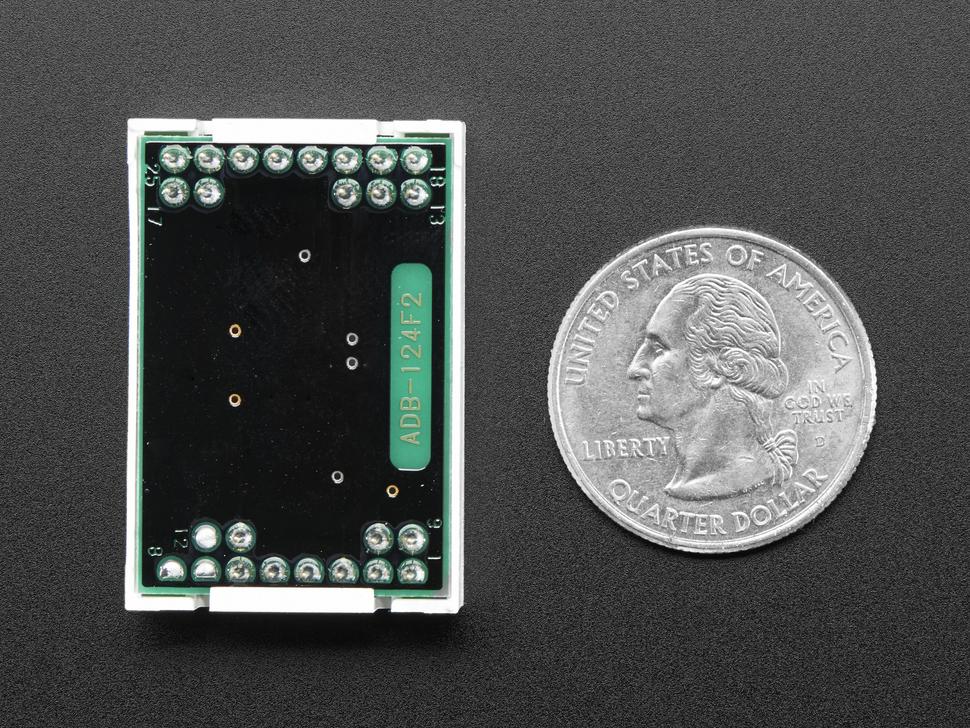

Teknisiin tietoihin kuuluu jaettu anodi ja 21 katodia, jotka mahdollistavat kunkin segmentin yksilöllisen ohjauksen. Vaikka tämä vaatii 21 nastaa, kolmen 75HC595-sirun integrointi voi virtaviivaistaa kokoonpanoa ja antaa sinulle 24-nastaisen ohjauksen 3-nastaisen SPI-liitännän kautta. Huomaa, että desimaalipilkku pysyy tässä mallissa passiivisena.

Koe jokaisen LEDin kirkas kirkkaus ja vaihtelevat sävyt: punainen 244 mcd:n kirkkausasteella, vihreä 552 mcd:n kirkkausasteella ja sininen 100 mcd:n kirkkausasteella. Kattavat tekniset tiedot, kuten mitat, nastat ja poikkeukselliset kirkkausparametrit, löytyvät RGB 7-segmentin datalehdestä.
