Adafruit TB6612 1.2A DC/Stepper Motor Driver Breakout Board

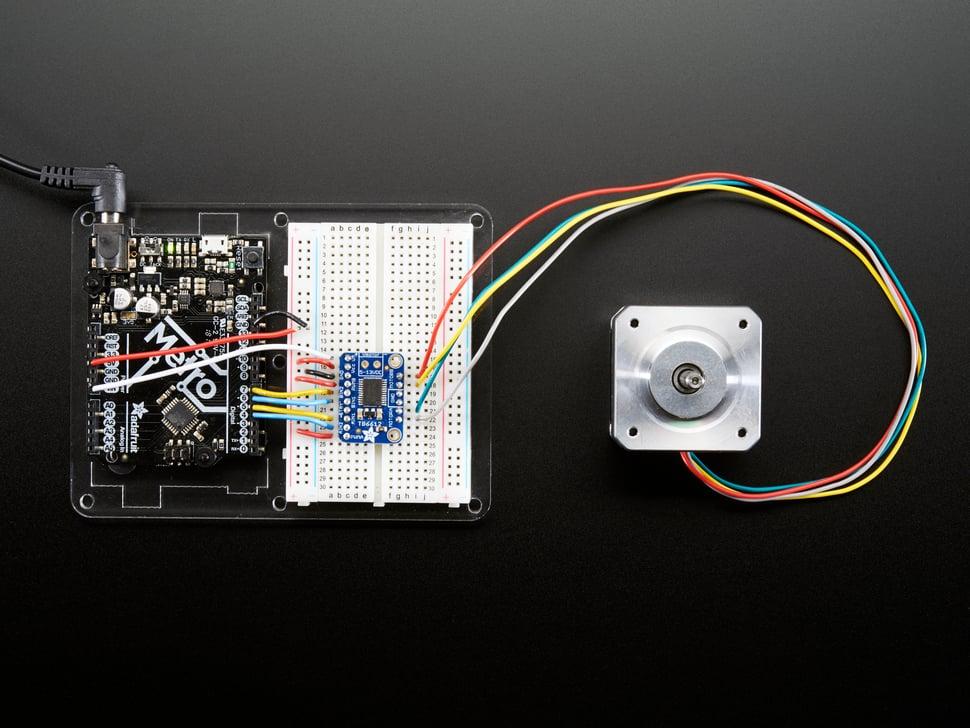

Pyöritä kahta tasavirtamoottoria, siirrä yksi bi- tai uni-napainen porras tai laukaise kaksi solenoidia 1,2 A:lla kanavaa kohti käyttämällä TB6612:ta. Nämä tunnetaan ehkä paremmin "kootun Adafruit Motorshieldin tai Motor HATin ajureina". Pidämme todella näistä kaksois-H-silloista, joten jos haluat ohjata moottoreita ilman suojusta tai HATia, ne on helppo sisällyttää mihin tahansa juottamattomaan leipälevyyn tai perma-protoon.

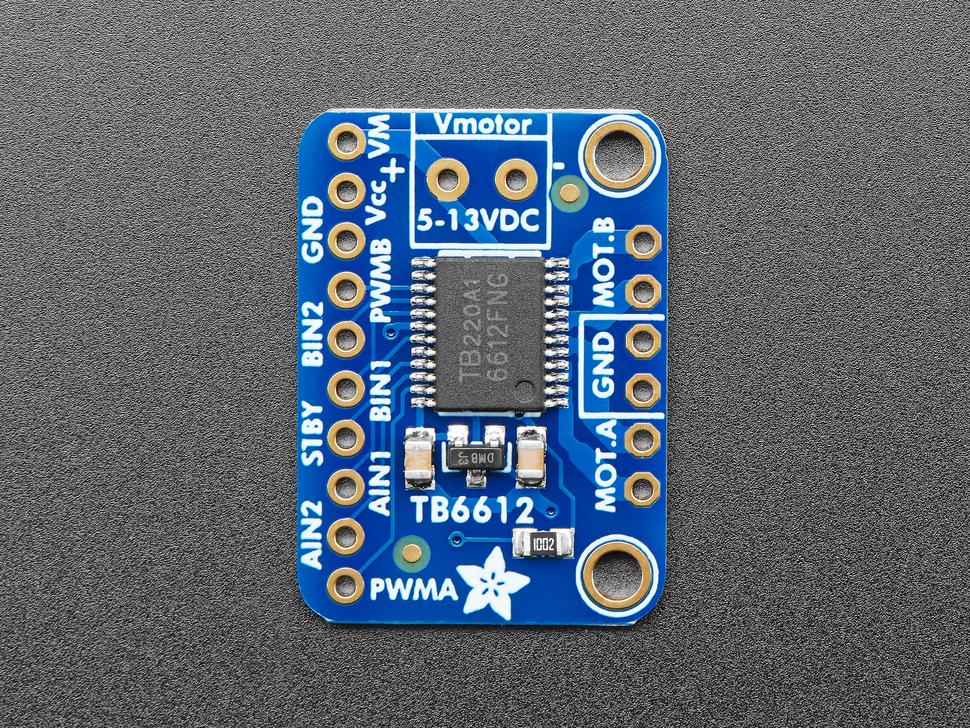

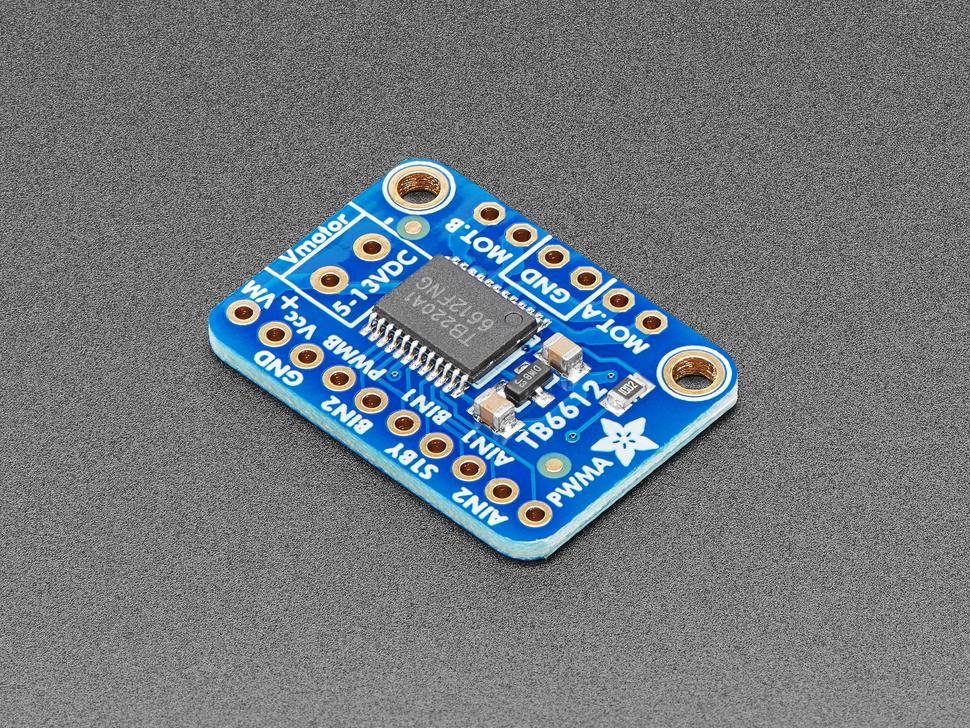

Juotamme TB6612:n irrotuslevyyn sinua varten, jossa on napaisuussuojattu FET moottorin jännitetulossa ja vetovastus "standby"-aktivointinastassa. Jokainen erotussiru sisältää kaksi täyttä H-siltaa (neljä puoli H-siltaa). Tämä tarkoittaa, että voit käyttää 2-4 solenoidia (vain kaksi voi olla aktiivisia kerrallaan vastakkaisilla silloilla), kahta tasavirtamoottoria kaksisuuntaisesti tai yhtä askelmoottoria. Varmista vain, että ne sopivat 1,2 ampeerin tai pienemmälle virralle, koska se on tämän sirun raja. Ne käsittelevät 3A huippua, mutta se on vain lyhyt aika, kuten 20 millisekuntia. Pidämme eniten tässä ohjaimessa siitä, että siinä on sisäänrakennetut takapotkudiodit, joten sinun ei tarvitse huolehtia induktiivisesta potkusta, joka vahingoittaa projektia tai ohjainta!
H-siltaa kohti on kaksi digitaalista tuloa (yksi sillan kumpaakin puoliskoa kohti) sekä PWM-tulo kuljettajaa kohti, jotta voit ohjata moottorin nopeutta. Toimii 2,7V-5V logiikalla. Moottorin jännite on erillään logiikkajännitteestä. Sopii moottorin jännitteisiin 4,5 V - 13,5 V! Tämä ei toimi hyvin 3V moottoreille.

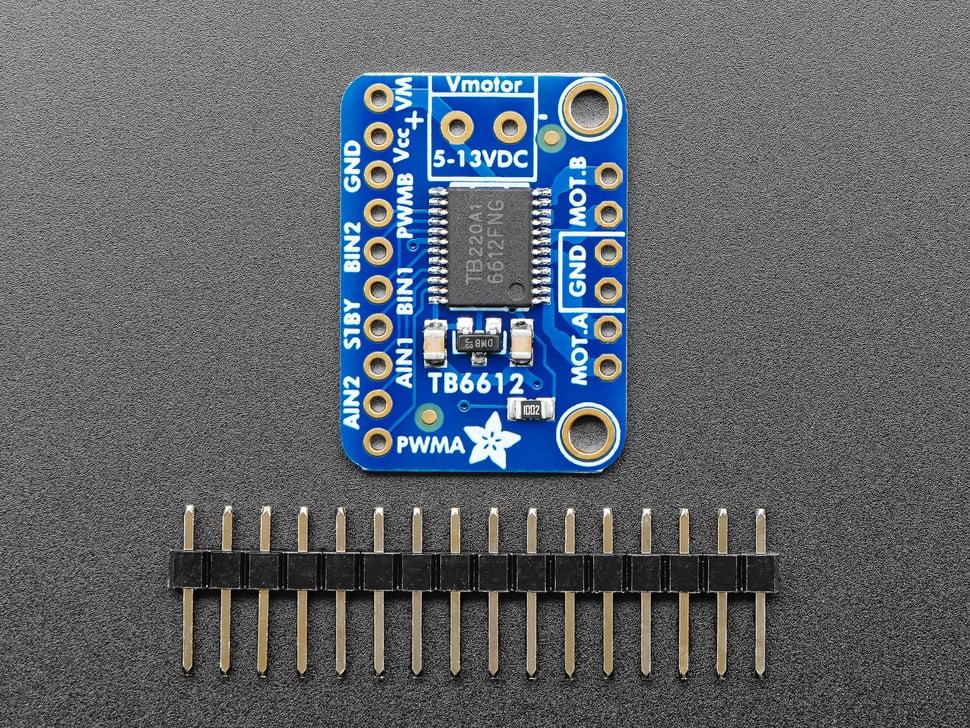

Toimitetaan yhtenä koottuna ja testattavana pistorasiana sekä pienenä otsikkonauhana. Sinun täytyy tehdä kevyt juottaminen kiinnittääksesi otsikon irrotettavaan piirilevyyn. Arduino, moottorit ja virtalähde eivät sisälly.

Yksityiskohdat:

• Virtaraja: 1,2A

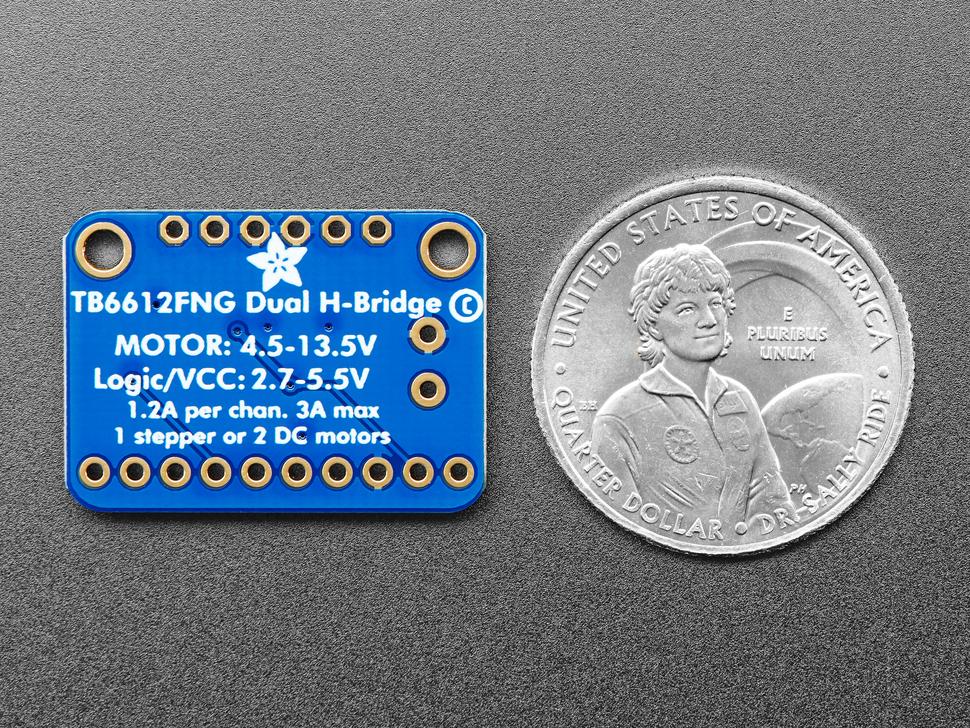

• Koko: 27 mm x 19 mm x 3 mm / 1,1" x 0,7" x 0,1"
• Paino: 1,8g
