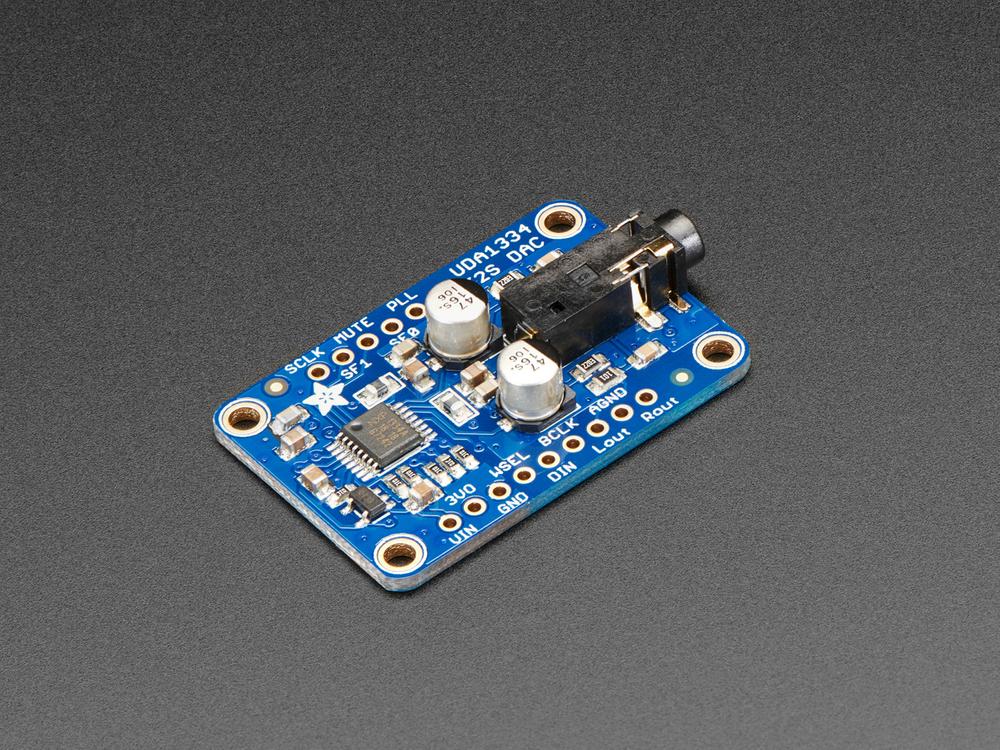

Adafruit I2S stereodekooderi - UDA1334A Breakout

Tämä täysin varusteltu UDA1334A I2S Stereo DAC -muunnin sopii täydellisesti mihin tahansa I2S-lähtöiseen äänikorttiin. Se on edullinen, mutta kuulostaa upealta! NXP UDA1334A on I2S-alan monilahjakkuus. Voit käyttää 3,3 V - 5 V logiikkatasoja (harvinaisuus) ja käsitellä useita formaatteja asettamalla kaksi pinniä high- tai low-asentoon.

DAC käsittelee datan välittömästi ja tarjoaa selkeän, analogisen stereolinjatasoisen lähdön. Vaikka MCLK:ta ei olisikaan I2S-liitännöissä, kuten Raspberry Pi , se luo oikean kellotaajuuden bittikellosignaalista. Voit valita syöttömuodot, kuten klassisen I2S:n tai 16-bittisen, 20-bittisen tai 24-bittisen vasemmalle tasatun datan.

Se pystyy luomaan kellon automaattisesti, jolloin sinun tarvitsee kytkeä vain Data In-, Word Select- ja Bit Clock -linjat. Ominaisuuksiin kuuluvat mykistyspinni ja tehostussuodatin. Integroidut ferriittihelmet, matalan äänenpainehäviön säädin ja kaistanpäästösuodatin takaavat puhtaan lähtösignaalin.

Siniaaltogeneraattorilla 20–20 kHz:n taajuusalueella tehdyissä testeissä ei havaittu vaimennusta tai säröä. Lähdöt ovat saatavilla 3,5 mm:n stereokuulokeliitännän tai koekytkentälevyystävällisten padien kautta. Jokainen tilaus sisältää yhden I2S Stereo DAC -jakoliittimen ja juotosliittimet.
