Adafruit CP2102N Friend - USB -sarjamuunnin

Rinnakkaisporttien ja sarjaporttien aika on kaukana takanapäin. Nyt USB portti on valttikortti! Mutta USB on hankala, ja haluat vain siirtää jokapäiväisen sarjadatan mikrokontrollerista tietokoneeseen. Mitä nyt? Esittelyssä Adafruit CP2102N -ystävä! CP2102N on hyvin samanlainen kuin CP2104. Vaikka sen nimi on pienemmällä numerolla, sitä pidetään itse asiassa CP2104:n seuraajana/seuraavana sukupolvena.

Verrattuna CP2104:ään CP2102N pystyy siirtämään dataa nopeammin – CP2104:n maksiminopeus on 2 Mbps ja CP2102N:n 3 Mbps. Ohjelmoi sisäiset asetukset uudelleen: CP2104:ssä on kertaohjelmoitava muisti ja CP2102N:ssä on uudelleenohjelmoitava asetusmuisti. 99 % ihmisistä ei käytä tätä ominaisuutta, mutta se on käytettävissä tarvittaessa. CP2102N on parempi kuin CP2102 (ei N:ää), koska siinä on sama RS-485- ja GPIO-tuki kuin CP2104:ssä. Lisätietoja on SiLabsin CP2104:stä CP2102N:ään siirtymisoppaassa.

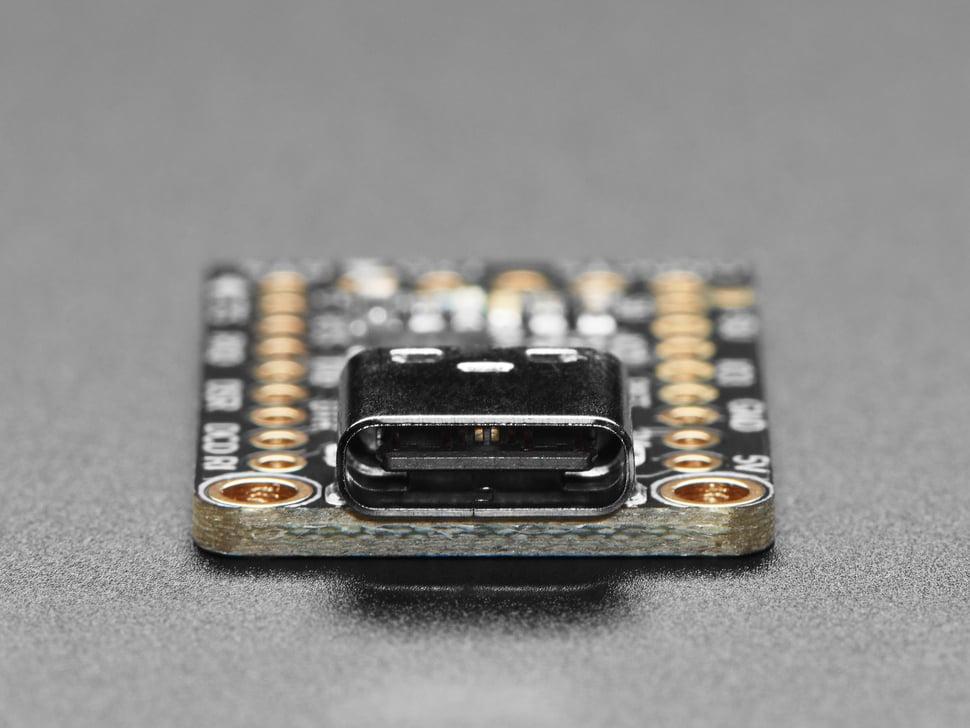

Olemme myös päivittäneet tämän CP2104 Friend -piirisarjan liitännän siten, että siinä on USB C Micro B:n sijaan. Muuten se on "drop-in-yhteensopiva", ja se toimii täsmälleen samalla tavalla missä tahansa, missä käytät CP2104:ää laiteohjelmiston lataamiseen mikrokontrollereihin. Tämä on korkealaatuinen CP2102N USB -sarjaporttisiru, joka pystyy lataamaan koodia huikealla 3 Mbit/s nopeudella nopeaa kehitystä varten. Siinä on myös automaattinen nollaus Arduino /ATmega328-korteille, joten ei tarvitse sotkea nastojen ja nollauspainikkeiden painalluksilla.

CP2102N:ssä on parempi ajurituki kuin CH340:ssä, ja se pystyy erittäin suuriin nopeuksiin ja vaihteleviin nopeuksiin ilman vakausongelmia. Verrattuna FT232RL:ään ja FT231X:ään, CP2102N:ssä on samat tai paremmat ominaisuudet, edulliseen hintaan! Siinä on jopa RX/TX-LEDit, jotka auttavat datan virheenkorjauksessa. Ne vilkkuvat, kun siru vastaanottaa/lähettää dataa.

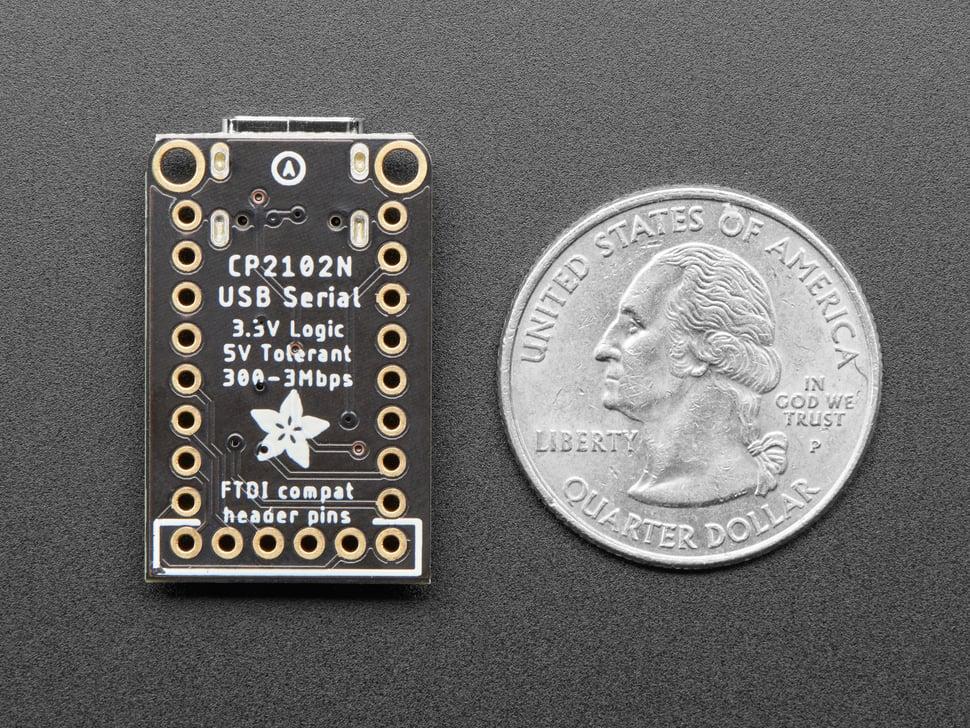

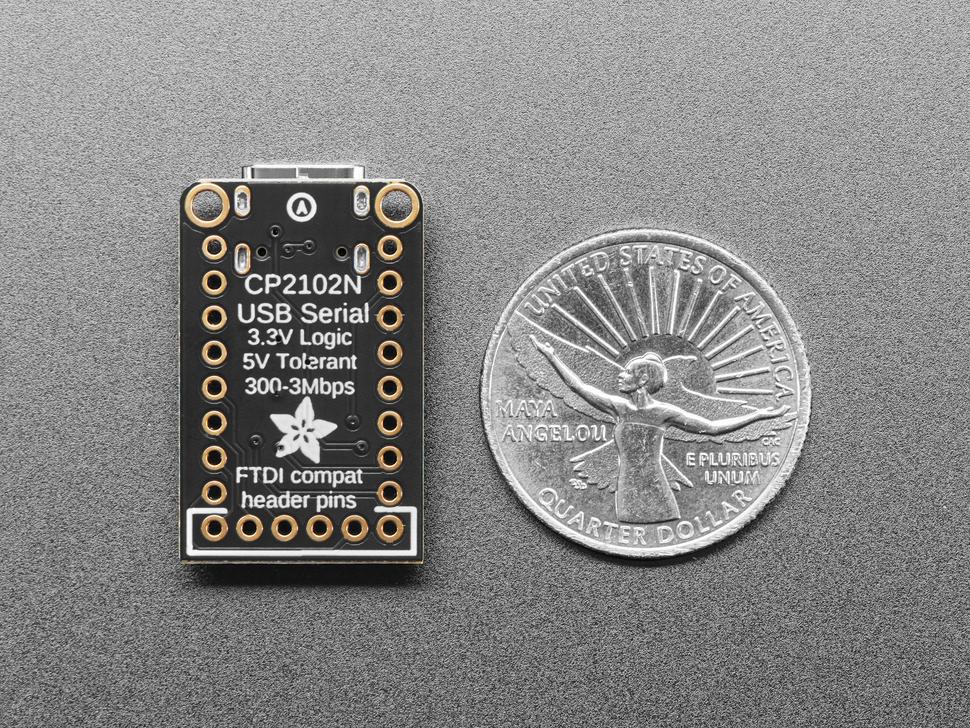

Oletusarvoisesti olemme asettaneet sen vastaamaan FTDI-kaapeleitamme. 6. pinni on RTS, virtajohto on +5 V ja signaalitasot ovat 3,3 V (ne ovat 5 V:n yhteensopivia ja niiden pitäisi toimia valtaosassa 3,3 V:n ja 5 V:n signaalijärjestelmistä). Toimii erinomaisesti minkä tahansa Arduino , ESP8266:n, ESP32:n tai minkä tahansa muun mikrokontrollerin kanssa, joka käyttää 'FTDI-porttia' tiedonsiirtoon ja tiedonsiirtoon.

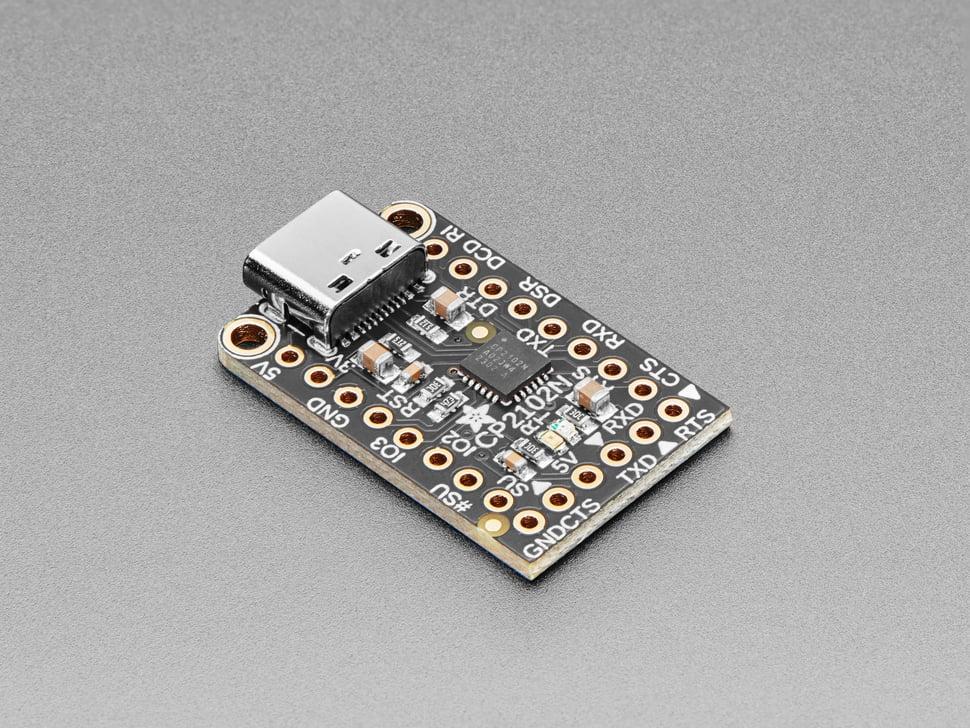

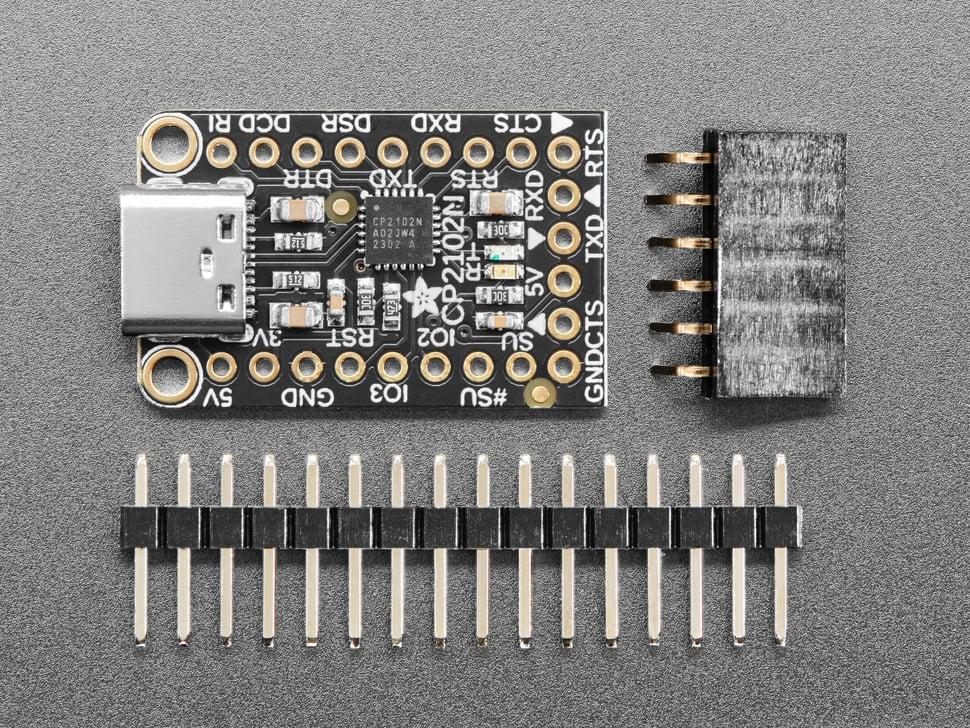

Voit ostaa meiltä myös 6-nastaisen jatkokaapelin, jonka avulla voit muuttaa johtojen järjestystä. Sivussa on myös täydellinen kokoelma kaikkia tarvitsemiasi modeemin ohjausnastoja, jos tarvitset DTR-, RI-, DSR- jne. nastoja. Jokainen tilaus toimitetaan täysin kootun ja testatun piirilevyn kanssa. Toimitamme sinulle suorakulmaisen pistorasialiittimen ja urosliittimen. Voit juottaa pistorasialiittimen reunaan, jotta siitä tulee "FTDI-tyyppinen", tai juottaa urosliittimet liittääksesi sen koekytkentälevyyn ja päästäksesi käsiksi kaikkiin nastoihin.

Linuxissa et tarvitse ajuria. Windowsissa se hakee ajurin automaattisesti Windows Updatesta. macOS:ssä voit tarkistaa uusimmat ja parhaat ajurit SiLabsin ajurisivulta.
