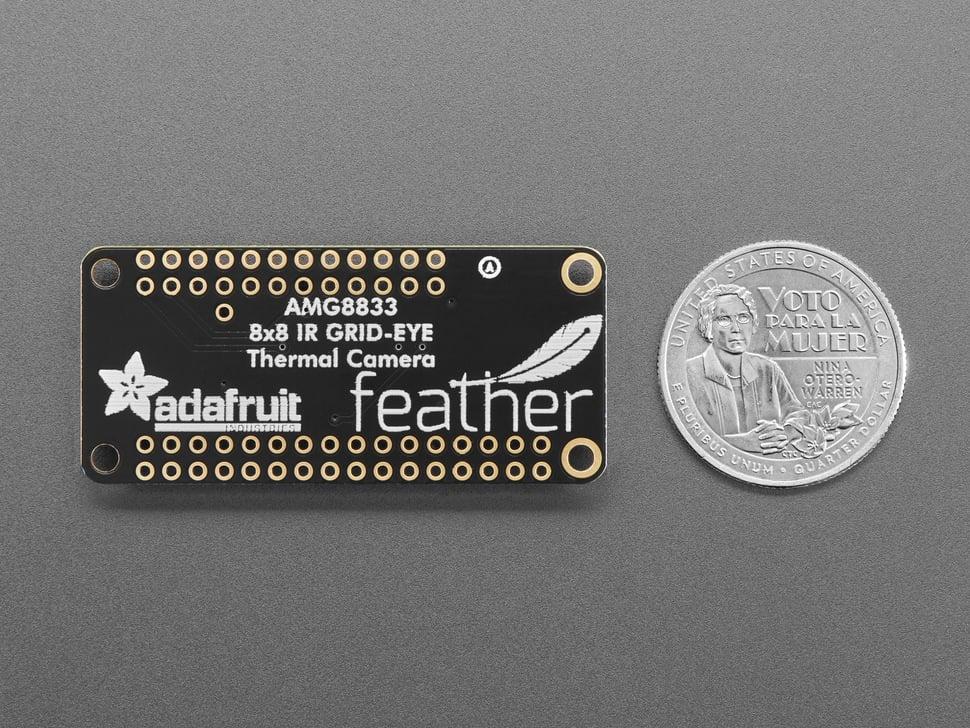

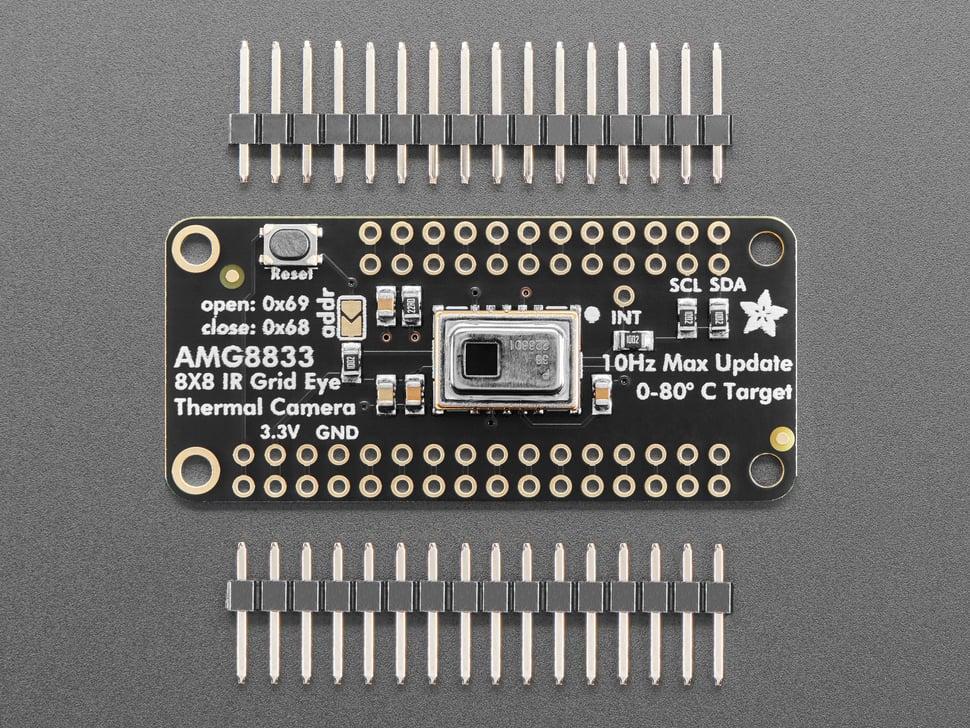

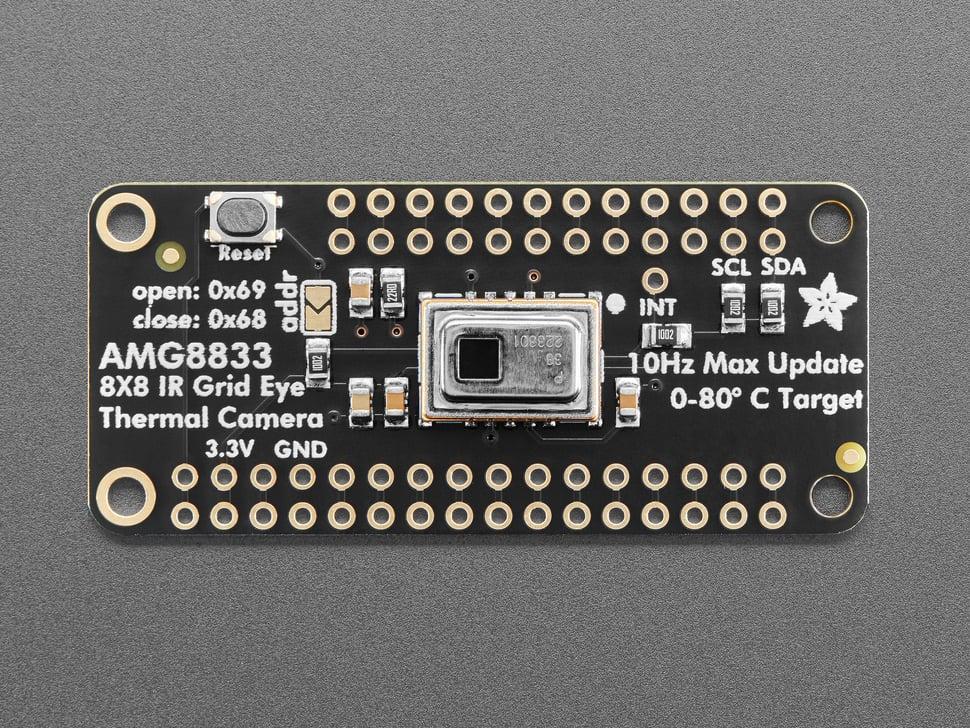

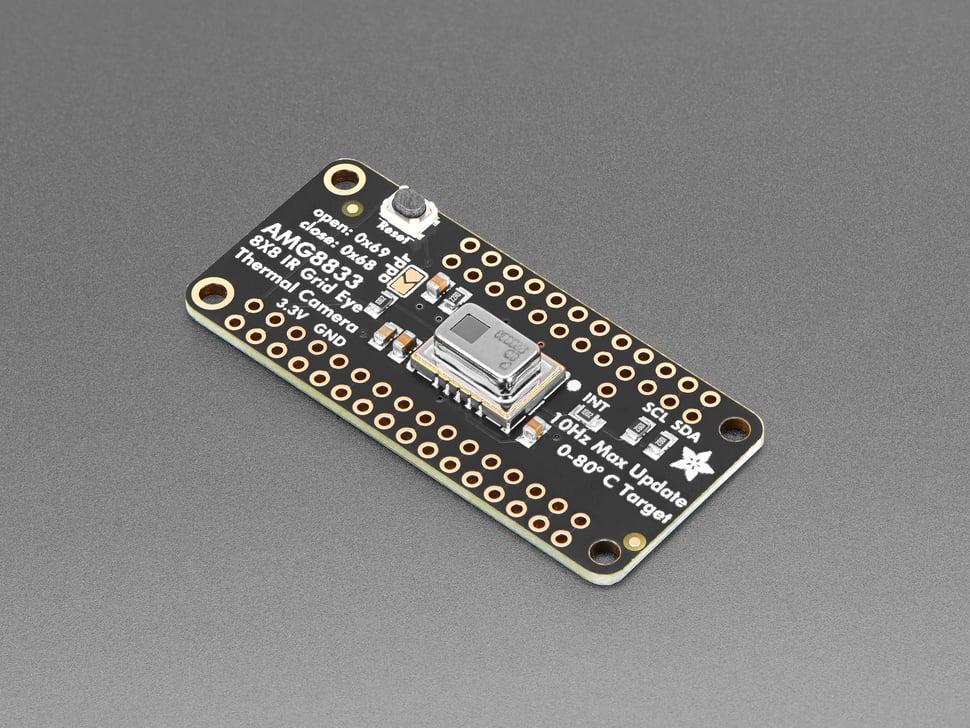

Adafruit AMG8833 IR lämpökamera FeatherWing

Feather-lauta ilman kunnianhimoa on Feather-lauta ilman FeatherWings-siipiä! Tämä on Thermal Camera FeatherWing: Panasonic AMG8833 8x8 GridEYE -anturin ansiosta se lisää lämpönäköä mihin tahansa Feather-emolevyyn. Käyttämällä Feather Stacking Headers tai Feather Female Headers voit liittää FeatherWingin Feather-laudan päälle ja antaa laudan lentää!

Tämä Panasonicin anturi on 8x8 sarja infrapunalämpöantureita. Kun se on liitetty Featheriin, se palauttaa joukon 64 yksittäistä infrapunalämpötilalukemaa yli I2C. Se on kuin ne hienot lämpökamerat, mutta riittävän kompakti ja yksinkertainen integrointia varten.

Tämä osa mittaa lämpötiloja 0 °C - 80 °C (32 °F - 176 °F) +- 2,5 °C (4,5 °F) tarkkuudella. Se voi havaita ihmisen jopa 7 metrin (23 jalan) etäisyydeltä. 10 Hz:n enimmäiskuvataajuus on täydellinen oman ihmisilmaisimen tai minilämpökameran luomiseen. Meillä on helppokäyttöinen Arduino- ja CircuitPython-koodi, jotta pääset alkuun nopeasti. Anturi kommunikoi I2C:n kautta. Jos sinulla on nopea Feather, kuten ESP8266, ESP32 tai Teensy, voit interpoloida 8x8-ruudukon ja saada aika mukavia tuloksia! (Yllä oleva video näyttää rauhanmerkkisormen demon käyttäen Teensy Featheria ja 24x24-interpolaatiota)

AMG8833 on Panasonicin seuraavan sukupolven 8x8 lämpö-IR-anturit, ja se tarjoaa paremman suorituskyvyn kuin edeltäjänsä AMG8831. Anturi tukee vain I2C:tä, ja siinä on konfiguroitava keskeytysnasta, joka voi laukea, kun mikä tahansa yksittäinen pikseli ylittää tai alittaa määrittämäsi kynnyksen.

Yhdistä tämä TFT FeatherWingimme ja joihinkin pinoaviin otsikoihimme saadaksesi yllä näkyvän upean Thermal Camera-demon – Feather ja TFT Wing eivät sisälly toimitukseen.
