3A 4V-16V DC-moottoriohjain (2 kanavaa)

Tuotenumero 55577 Brändi Cytron Malli MDD3A  Share Kirjoita arvostelu

Kuvaus

Etsitkö moottoriajuria mobiilirobottiisi? Haluatko ajaa askelmoottorilla? Älä huoli! MDD3A pystyy ohjaamaan kahta harjattua tasavirtamoottoria tai yhtä bipolaarista/yksinapaista askelmoottoria 4V - 16V. Diskreetin MOSFETin H-Bridge-rakenteen ansiosta tämä moottoriohjain pystyy tukemaan 3 ampeeria kanavaa kohti jatkuvasti ilman ylimääräistä jäähdytyselementtiä.

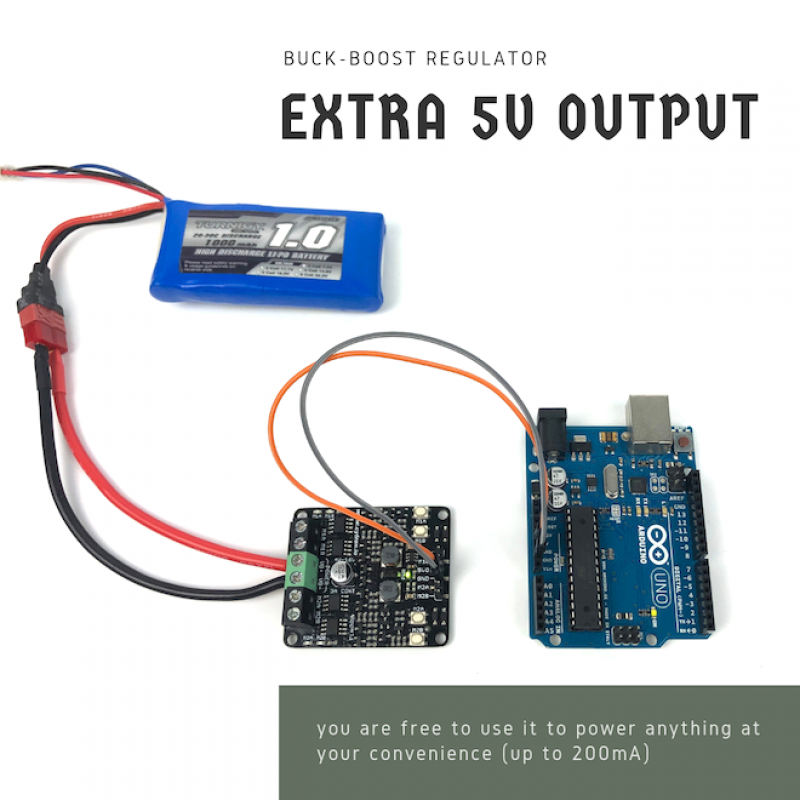

Sisäänrakennetut testipainikkeet ja moottorin ulostulon LEDit mahdollistavat moottoriohjaimen toiminnan testaamisen nopeasti ja kätevästi ilman isäntäohjainta. Buck-boost-säädintä, joka tuottaa 5 V ulostuloa niinkin alhaisesta kuin 4 V:n tulosta, voidaan käyttää isäntäohjaimen virtalähteenä.

MDD3A:ta voidaan ohjata laajalla tulologiikkajännitealueella 1,8 V - 12 V, se on yhteensopiva useiden isäntäohjainten (esim. Arduino, Raspberry Pi, PLC) kanssa.

Jotta käänteinen jännite ei vaurioidu, jos akku on kytketty väärin, se on varustettu käänteisen napaisuuden suojauksella.

ominaisuudet
Kaksisuuntainen ohjaus kahdelle harjatulle tasavirtamoottorille.
Ohjaa yhtä unipolaarista/kaksinapaista askelmoottoria.
Käyttöjännite: DC 4V - 16V
Moottorin suurin virta: 3A jatkuva, 5A huippu
Buck-boost-säädin tuottaa 5V ulostuloa (max 200mA).
Painikkeet nopeaan testaukseen.
LEDit osoittavat moottorin lähtötilan.
Sisääntulot ovat yhteensopivat 1,8 V, 3,3 V, 5 V ja 12 V logiikan kanssa (Arduino, Raspberry Pi, PLC jne.).
PWM-taajuus jopa 20 kHz (lähtötaajuus on sama kuin tulotaajuus).
Käänteisen napaisuuden suojaus
